概要

GS-Dash

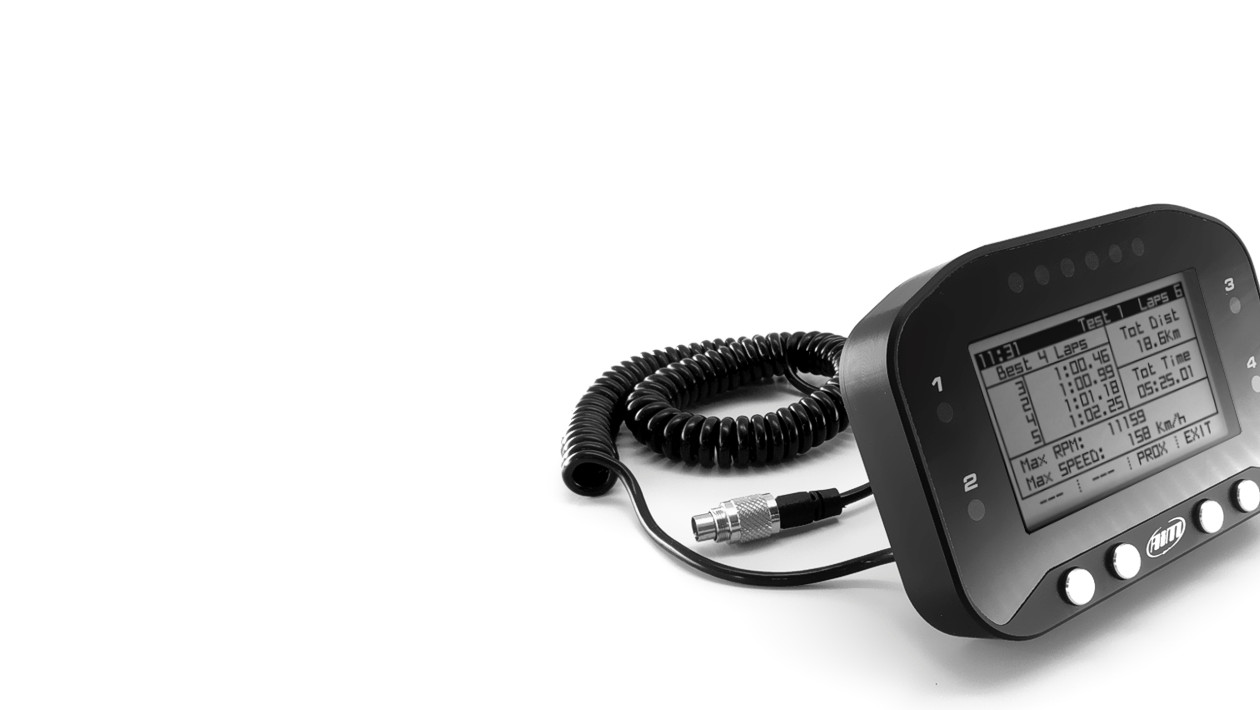

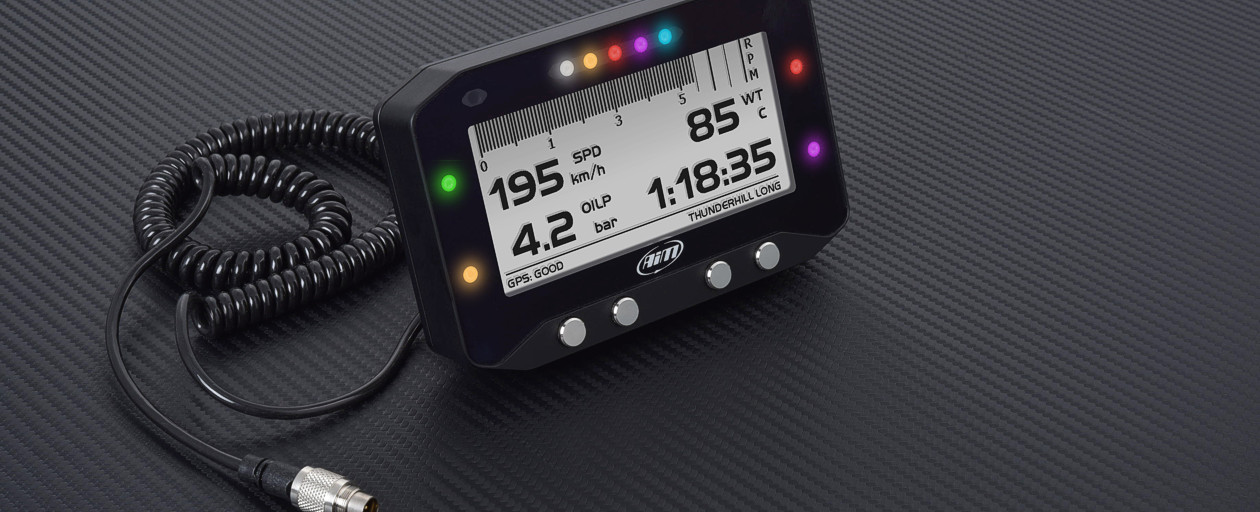

GS-Dashは、Aimの新世代ロガーであるEVO4SEVO5で取得されたデータを表示するための、ディスプレイです。車両のECUやGPS、接続されたセンサや内蔵モーションセンサなど、ロガーで記録されているすべてのデータを表示可能です。

(GS-DashをEVO4に接続することはできません。)

接続可能ロガー


すぐに、そして簡単に読み取れる

高い視認性

そのコンパクトな構造の中に、GS-Dashは268x128ピクセルのワイドディスプレイを装備しており、視認性が非常に高くなっています。

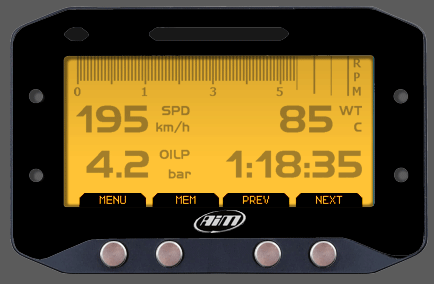

スクリーンにはバックライトも装備されており、7色から選択可能です。内蔵された環境光センサにより、周囲の状況に合わせて最適な光度とコントラストを自動調整します。

望み通りのデータを最大8ページ表示可能

GS-Dashの表示内容は、自由に設定できます。

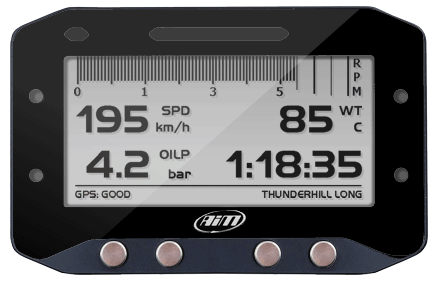

RPMバーグラフページ

4フィールドとRPMバー

3フィールドカスタムページ

3フィールドのカスタムページ

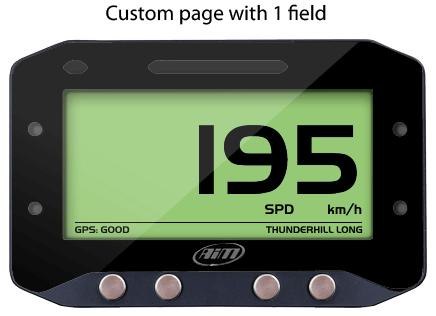

1フィールドカスタムページ

1フィールドのカスタムページ

4フィールドカスタムページ

4フィールドのカスタムページ

2フィールドカスタムページ

2フィールドのカスタムページ

8フィールドカスタムページ

8フィールドのカスタムページ

最も基本となる"RPMとラップタイム"ページには、エンジン回転数のバーグラフとラップタイムの他、選択した3チャンネルのデータを同時表示可能です。

また、ボタン操作で切り替えられる別のページには、必要なデータを最大8チャンネル分まで表示可能です。これらのカスタムページは、最大8ページまで登録可能です。

固定ラップタイム

ラップタイム固定

経過タイム

経過タイム

ベストラップとの比較

ベストラップとの比較

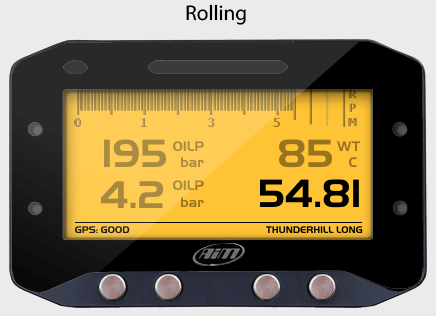

この他、タイム表示部分もカスタマイズ可能です。 通常のラップタイムの固定表示の他、ラップ開始からの経過時間、ベストラップとの比較タイムや予測ラップタイム表示など、様々な選択肢があります。

警告ランプ類の設定は自由自在

回転警告ランプ

6個の回転警告LEDは、点灯するエンジン回転数と点灯色を個別に設定できます。また、使用しているギアごとに点灯条件を変更することも可能です。

警告メッセージ表示

ディスプレイ左右4個の警告ランプは、更に細かく点灯条件や状態を設定できます。例えば点灯状態は、常時点灯・早く点滅・ゆっくり点滅から選択でき、もちろん色も個別に変更できます。また、消灯させる条件も変更できます。

さらに、警告ランプだけではなく、ディスプレイ上に警告メッセージを同時に表示可能です。

簡単設定

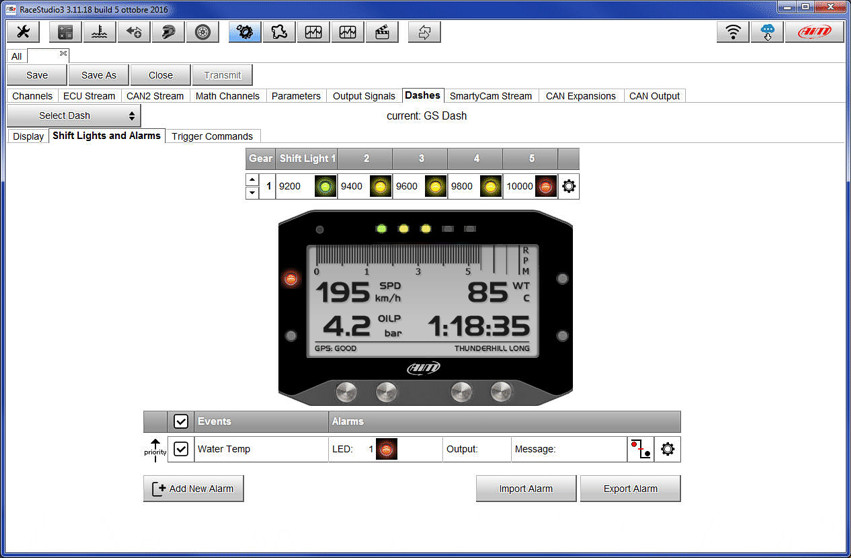

警告ランプ設定

これらの設定変更は、Race Studio 3ソフトウェアを用いて、インタラクティブに、簡単に、行えます。

各種警告ランプはRace Studio 3 の設定パネルを利用します。

カスタムページ設定

カスタムページの設定もRace Studio 3で行えます。

各ページごとに、8つまでの表示させたいデータを選択するだけです。これらのデータは、接続したECUのデータばかりでなく、GPSや内蔵Gセンサなどのデータも選択可能です。

走行結果を素早くリコール

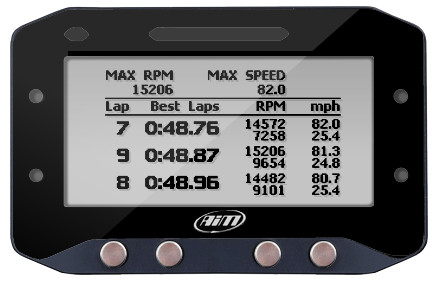

セッションサマリー

走行終了後、ボタンを操作すれば、セッションのサマリーを簡単に表示させられます。

例えば、ベスト3ラップのタイム、最大エンジン回転数、最高速度といったデータです。

キー操作

操作メニュー

GS-Dashは、4つのボタンを利用して簡単な操作を行うことができます。例えば、下記のようなものです。

・バックライトのオンオフ切り替え
・走行するサーキットの選択
・GS-Dashのファームウェアバージョン確認
・EVO4S / EVO5のデータ消去

      コンパクトで、頑丈で、高い信頼性

      コンパクトな外寸により、GS-Dashはバイクやフォーミュラカーなどの小さなコクピットへの取り付けに適しています。

      アルミニウムの筐体と、全面ガラス、そして金属製プッシュボタンなどにより、高い防水・防塵性能も併せ持っています。

      仕様

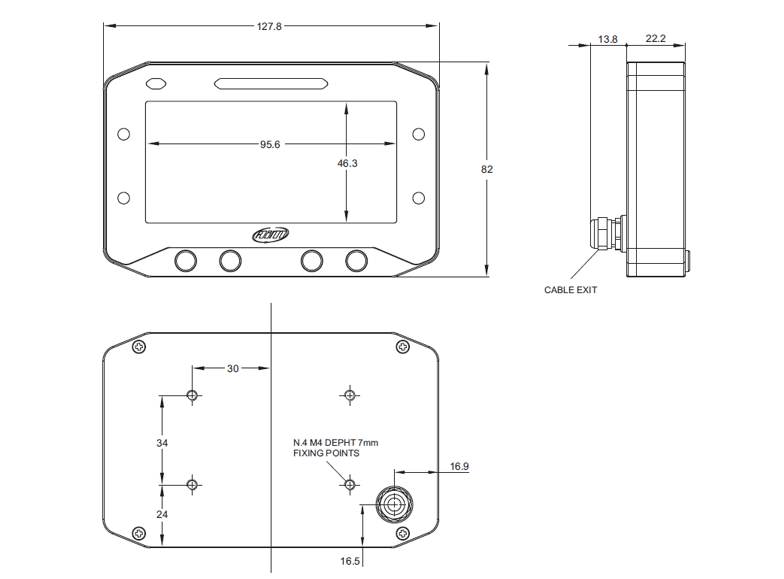

      外形寸法図

      • 表示部
        • LCD:グラフィカル 268 x 128ピクセル
        • 警告ランプ:RGB LED x 4
        • 回転数警告ランプ:RGB LED x 5
        • 最大表示可能ページ数:8ページ(自由に設定可能)
        • バックライト:標準装備(表示色変更可能)
        • 環境光センサ装備
      • その他の仕様
        • 寸法:127.8 x 82 x 22.2mm
        • 重量:380g
        • 筐体:酸化皮膜処理済みアルミニウム
        • 金属製ボタンスイッチ
        • 防水・防塵性能:IP65準拠
        • 付属品:CANケーブル(カールケーブル)

      FAQ

      単体で使用できますか?

      出来ません。EVO4SやEVO5などのマスターデバイスに接続する必要があります。

      バックライトはありますか?

      標準装備です。
