製品用途：四輪バイク

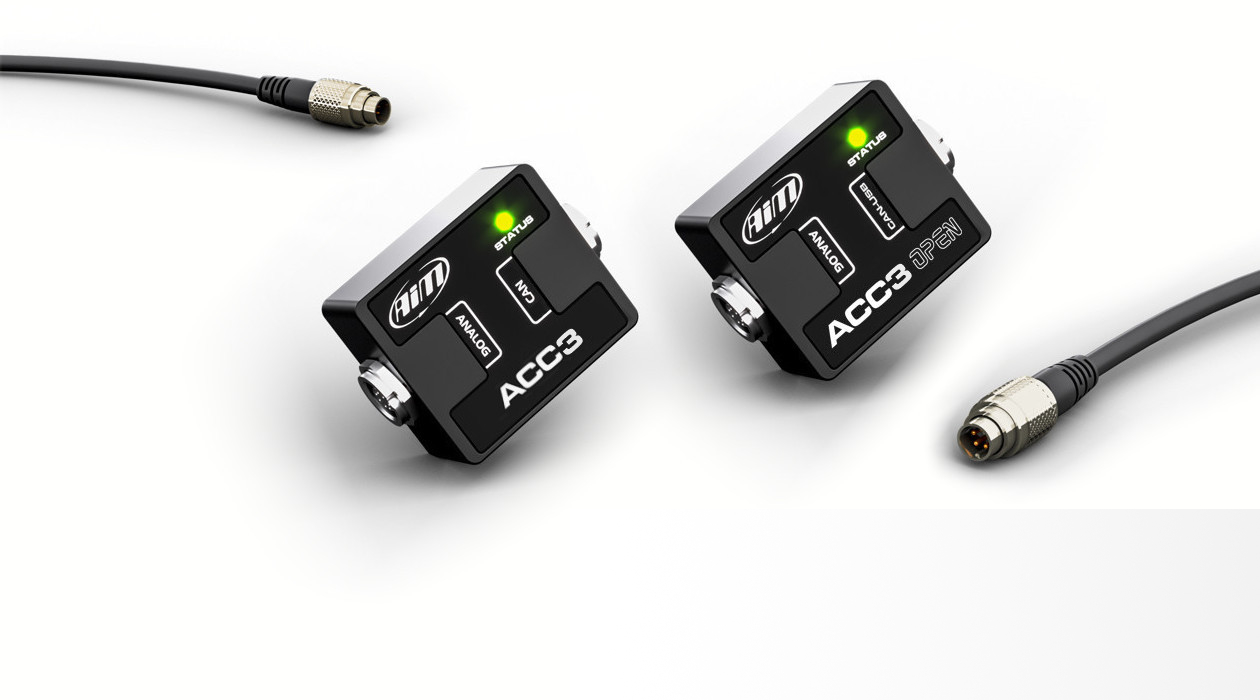

ACC3

コンパクトなアナログCANコンバータ

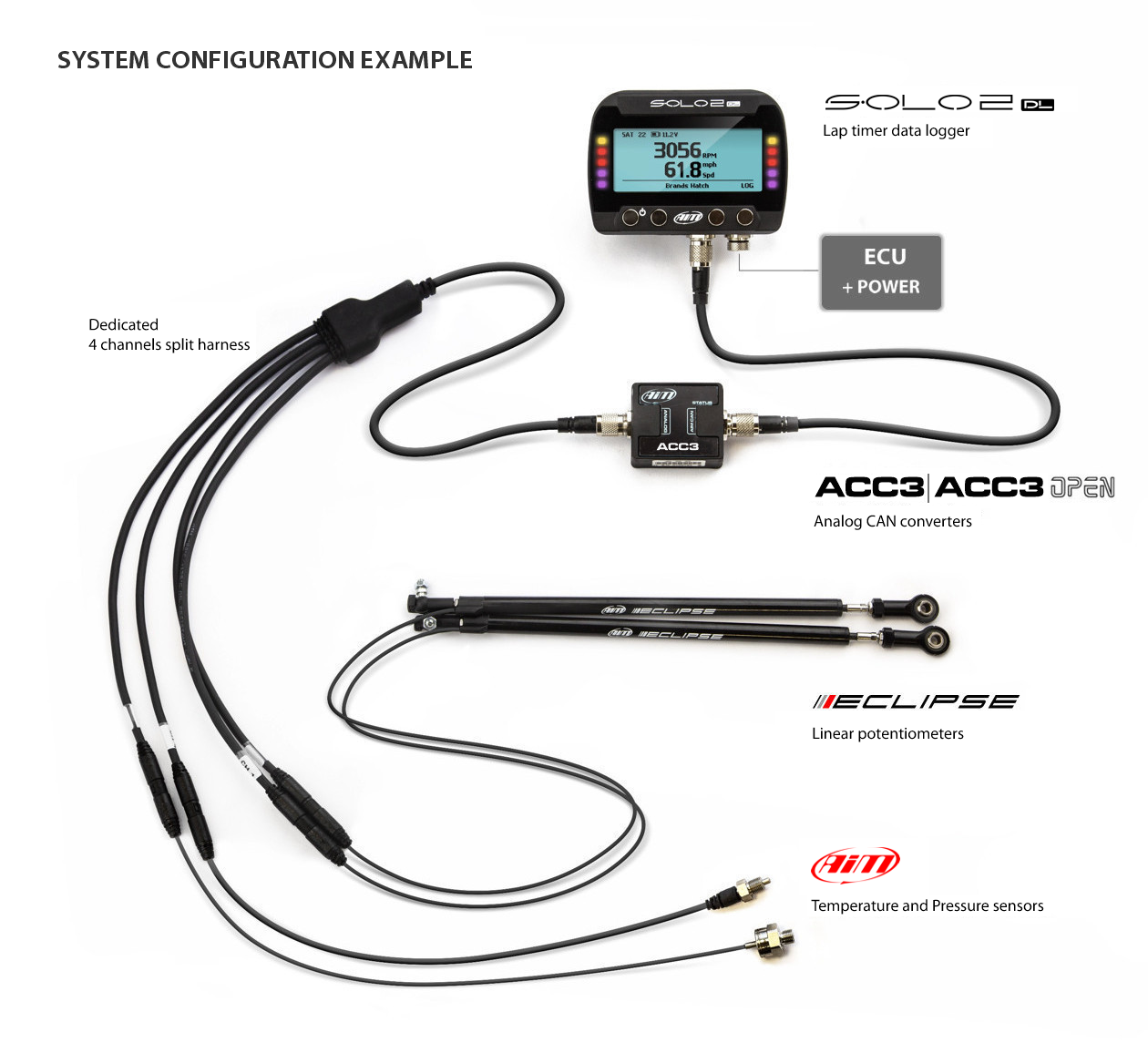

二輪・四輪用データロガーに、アナログ4チャンネル入力を追加するための拡張モジュール。バイクなどでも使用しやすい、コンパクトサイズのアナログ CAN コンバータの第3世代(ACC3)です。

モデル
接続可能システム	AiMデバイス	そのほかのデバイス
アナログチャンネル	各種設定可能な4チャンネル(最大200Hz)、0-5V / 0-12V / 熱電対対応。[2チャンネルは速度入力にも対応]
電源	9-15V

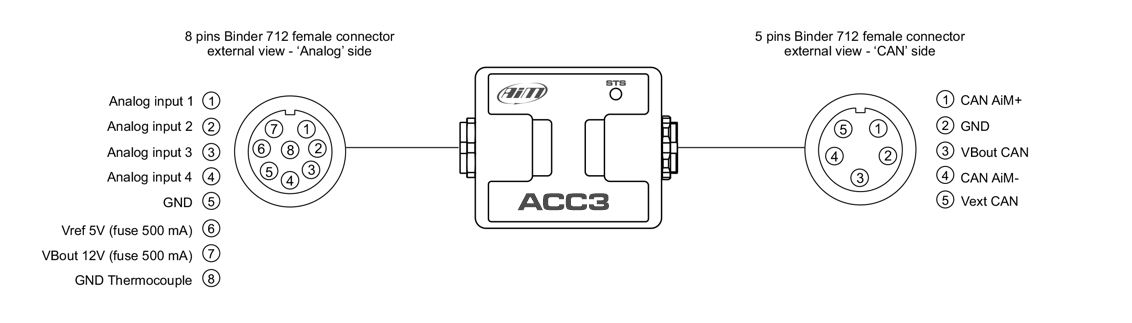

接続コネクタ	アナログ入力用 Binder 712 8ピン + AiM EXP CAN用 Binder 712 5ピン	アナログ入力用 Binder 712 8ピン + USB + CAN Binder 712 7ピン

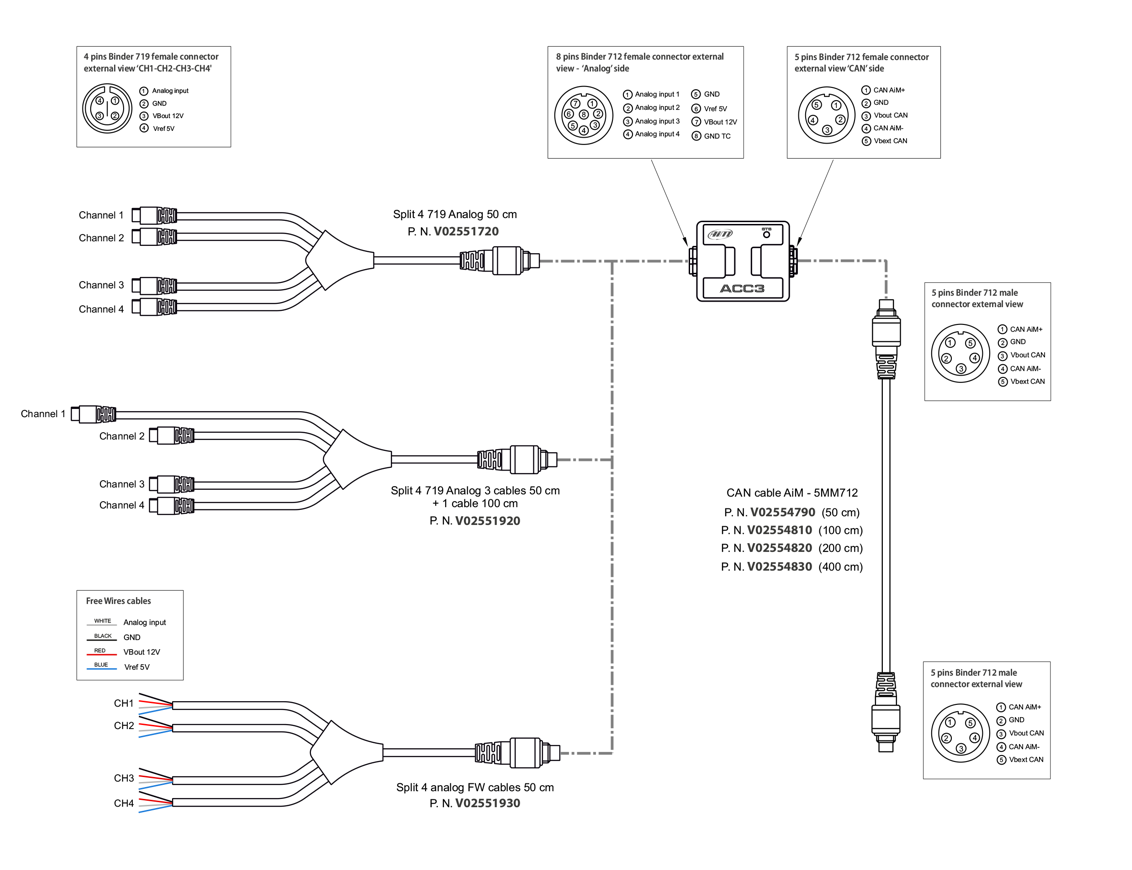

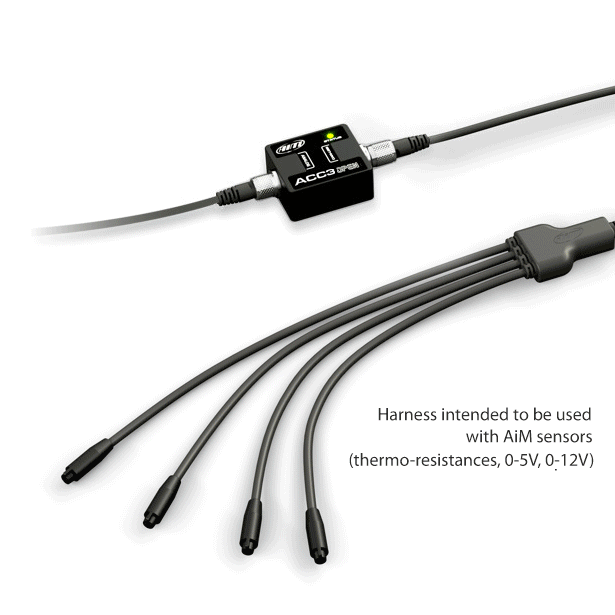

ケーブルタイプ

ACC3とACC3 Openは、最大4チャンネルの
アナログデータを入力することができます。
使用できるセンサは、下記の通りです。

各チャンネルごとの最大サンプリングレートは200Hzです。

アナログチャンネルのうち２チャンネルは、
速度入力としても利用可能となりました。

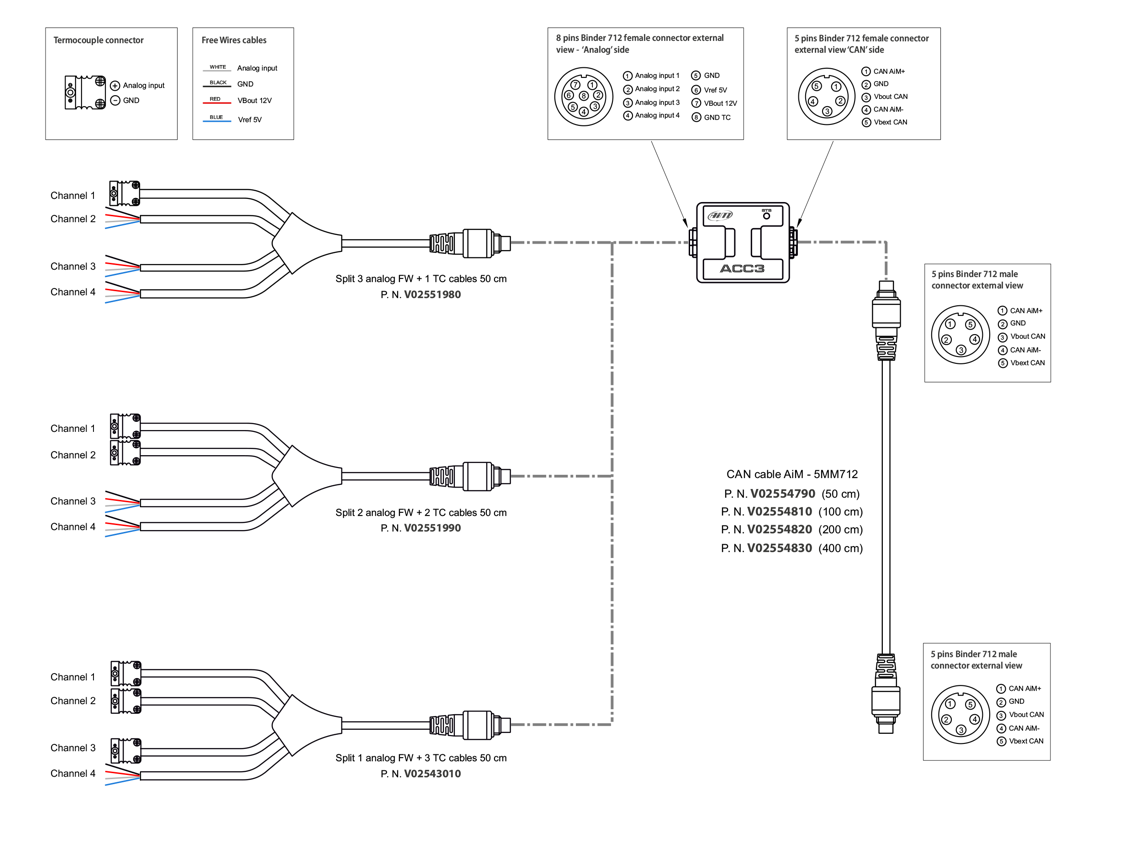

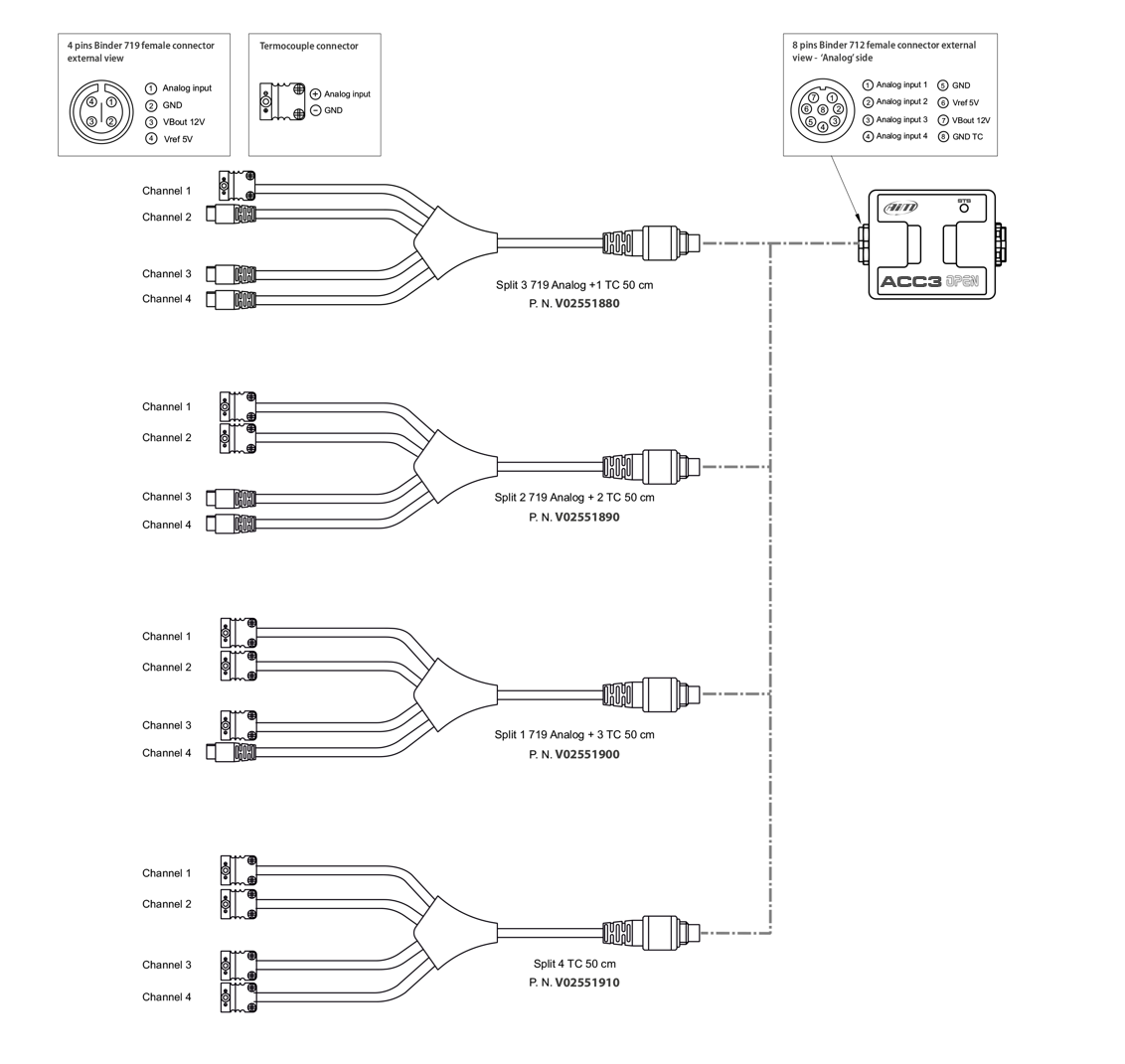

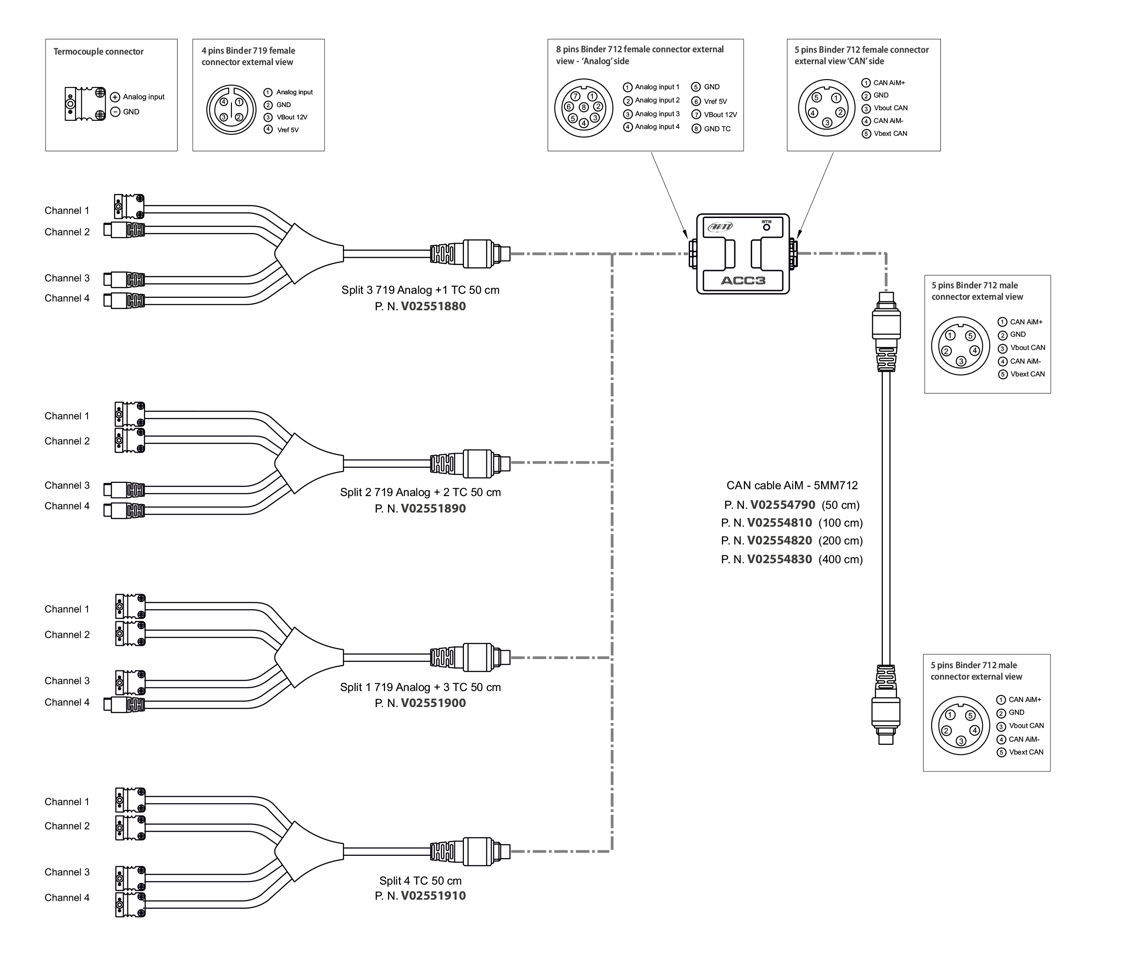

熱電対を使用する場合には、専用の補償ケーブルが必要です。
このため、いくつかの組み合わせの専用ケーブルを準備しています。
このケーブルはご購入時に選択できるほか、
オプションパーツとしても用意しています。

ケーブルタイプ

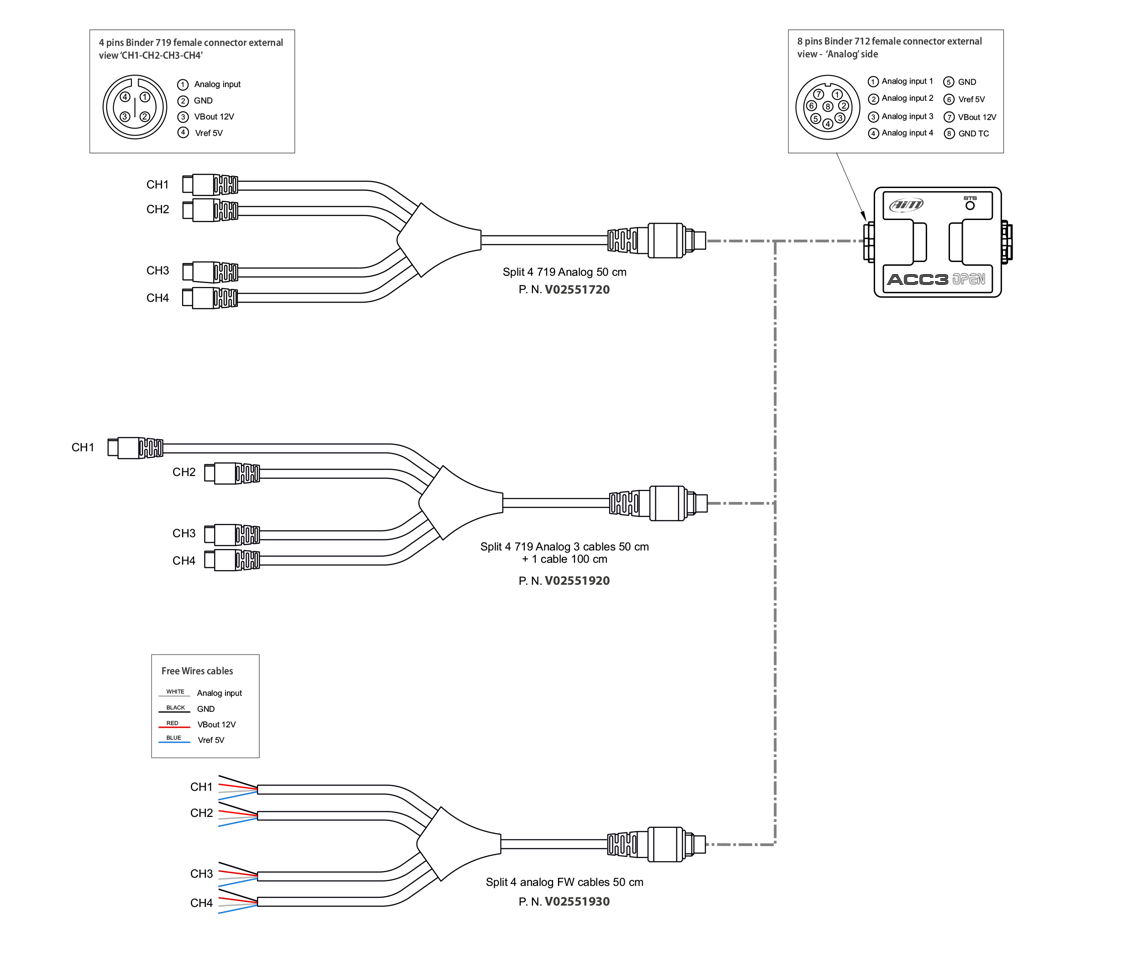

ACC3とACC3 Openは、最大4チャンネルの
アナログデータを入力することができます。
使用できるセンサは、下記の通りです。

各チャンネルごとの最大サンプリングレートは200Hzです。

アナログチャンネルのうち２チャンネルは、
速度入力としても利用可能となりました。

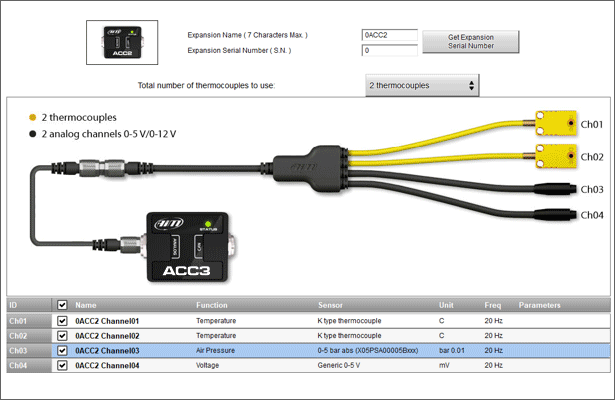

設定画面

適切なアナログケーブルを選択して接続したら、
それぞれのチャンネル毎にセンサ形式を指定します。
ACC3とACC3 Openは、
K型熱電対に加えて、
速度センサも2チャンネルまで選択できるように
なりました。

設定画面

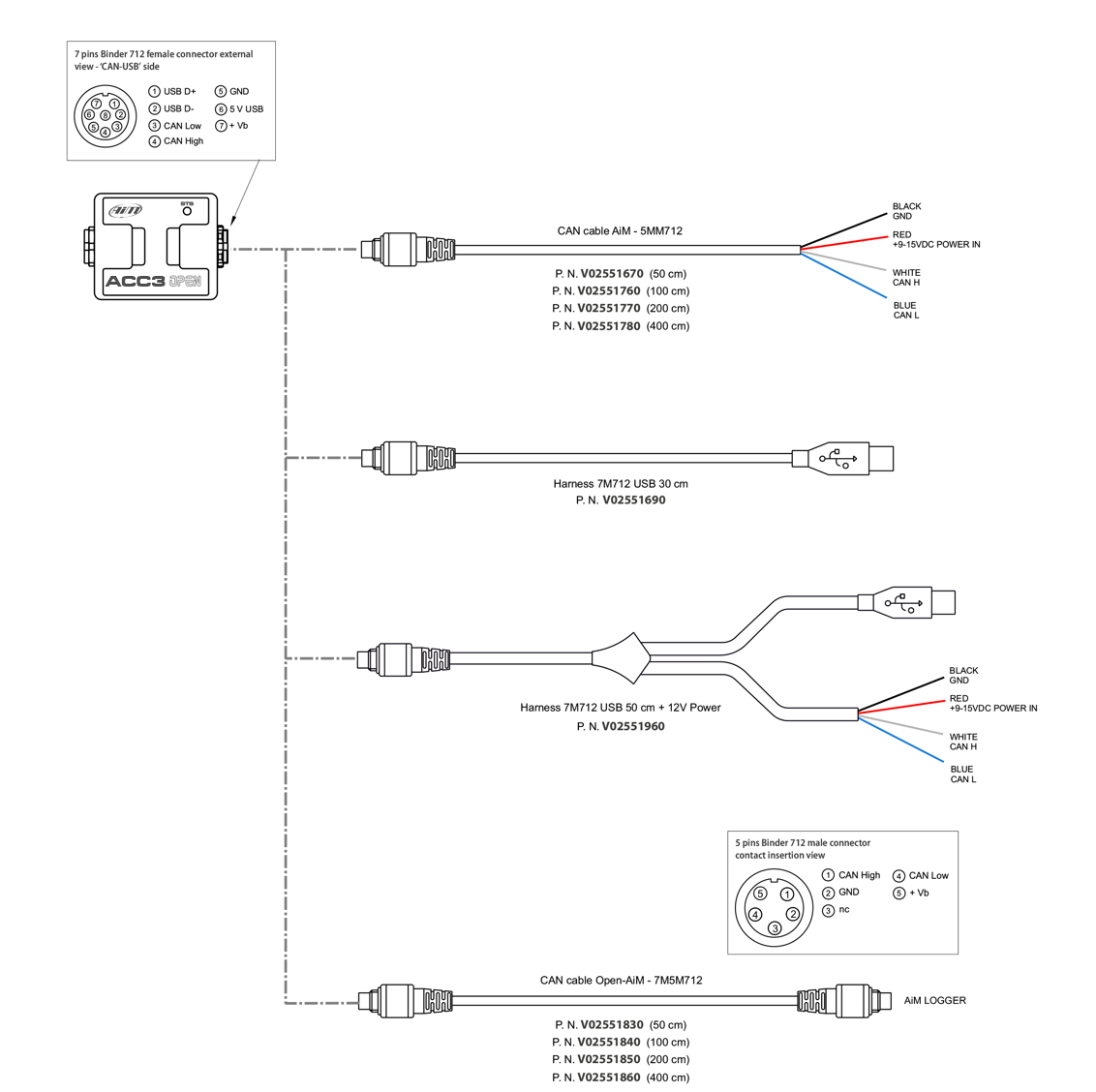

ACC3には、AiM以外のデバイスにも接続できる、
ACC3 Openバージョンもあります。

ACC3には、AiM以外のデバイスにも接続できる、
ACC3 Openバージョンもあります。

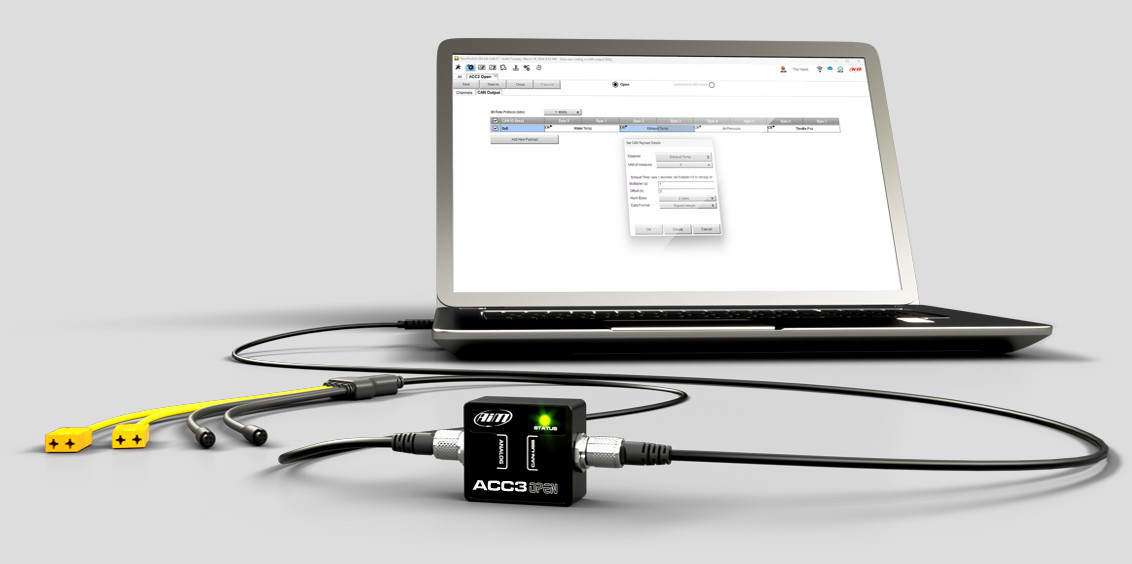

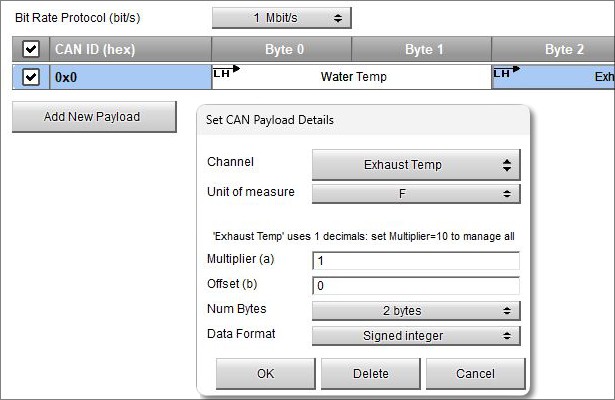

ACC3 Openで外部デバイス用にCAN出力の設定を行う際には、
専用のUSBケーブルでPCに接続します。
プロトコルのボーレートや、メッセージやペイロードの詳細をセットできます。

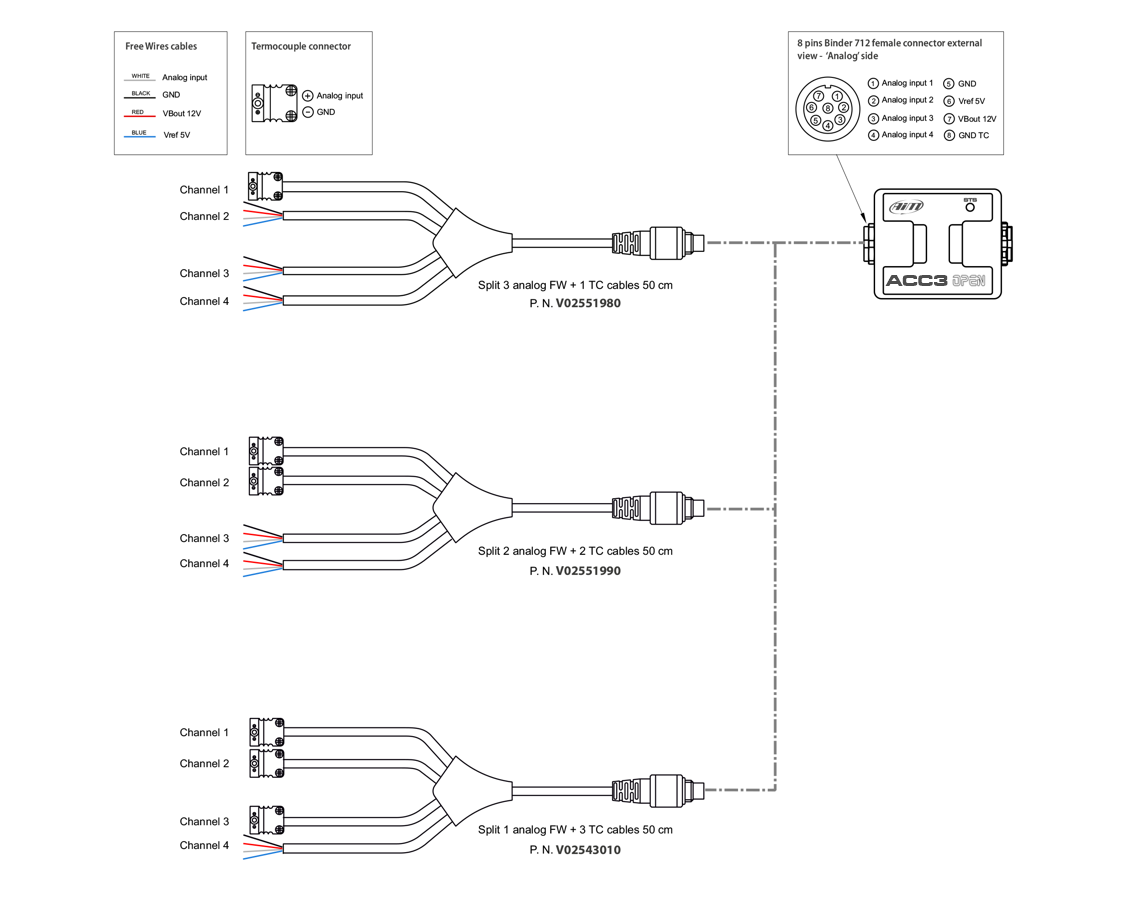

また、対応したケーブルを用いてAimのデバイスに接続することも可能です。
この場合、通常のACC3と同様に利用できます。

また、対応したケーブルを用いてAimのデバイスに接続することも可能です。
この場合、通常のACC3と同様に利用できます。

アナログ入力チャンネル	4チャンネル 0-5V/0-12V/熱電対解像度12bit 最大サンプリングレート各200Hz
デジタル入力チャンネル	アナログチャンネルのうち２チャンネルを速度入力として使用可能
筐体	PA6 30% glass

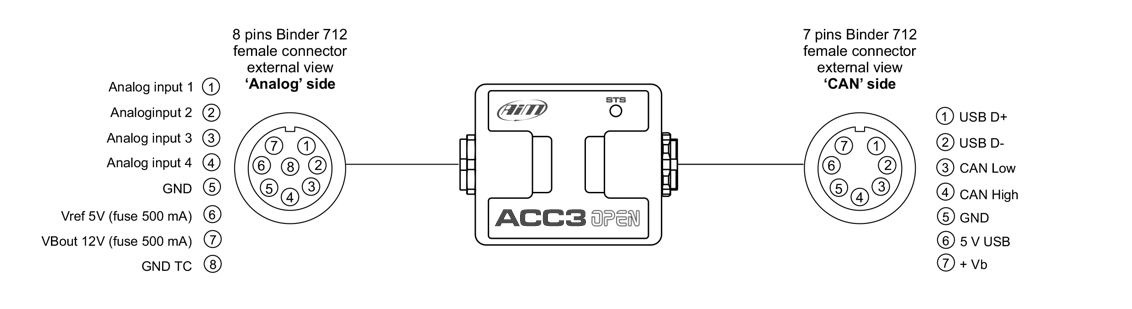

コネクタ	Binder 712 x 2

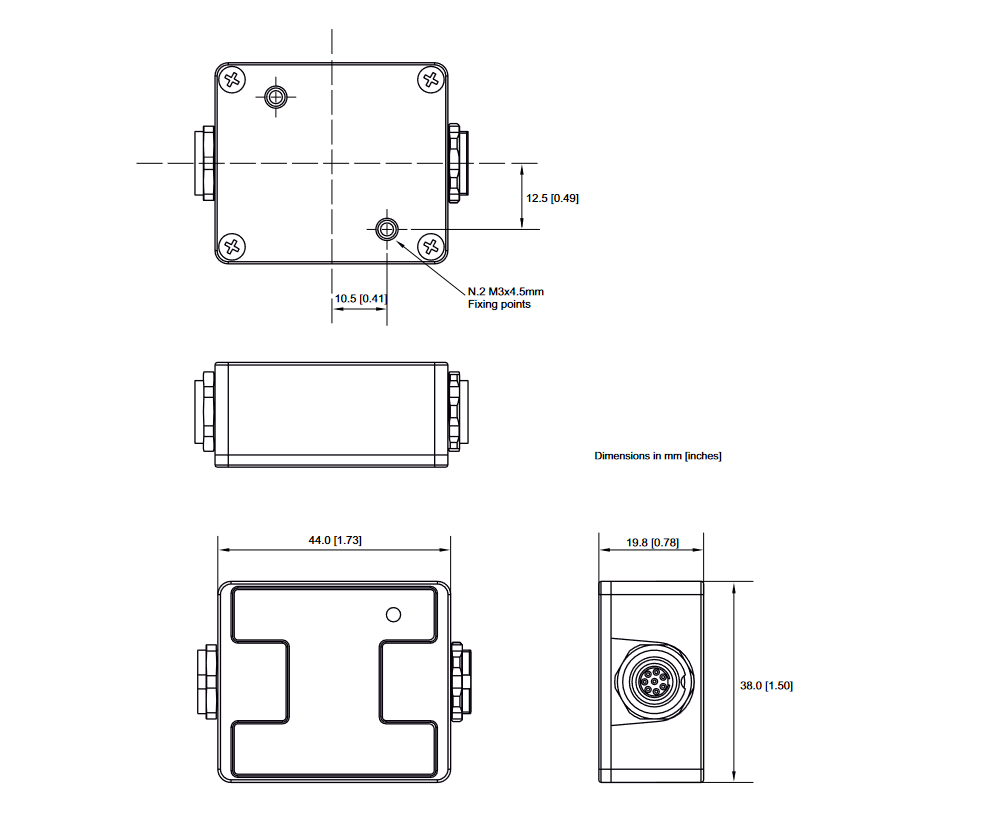

外形寸法	44.0 x 38.0 x 19.8mm
重量	50g
耐環境性能	IP65準拠

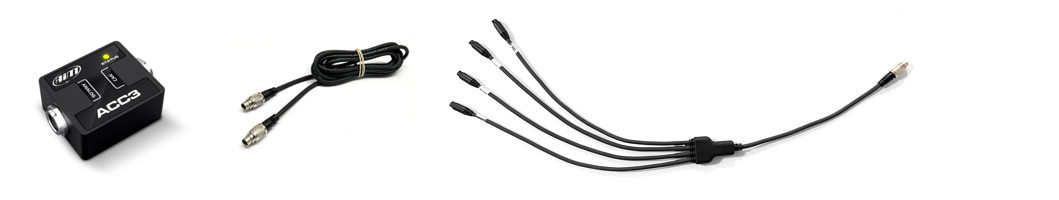

コンバータ本体 / CANケーブル / アナログ4チャンネルケーブル
