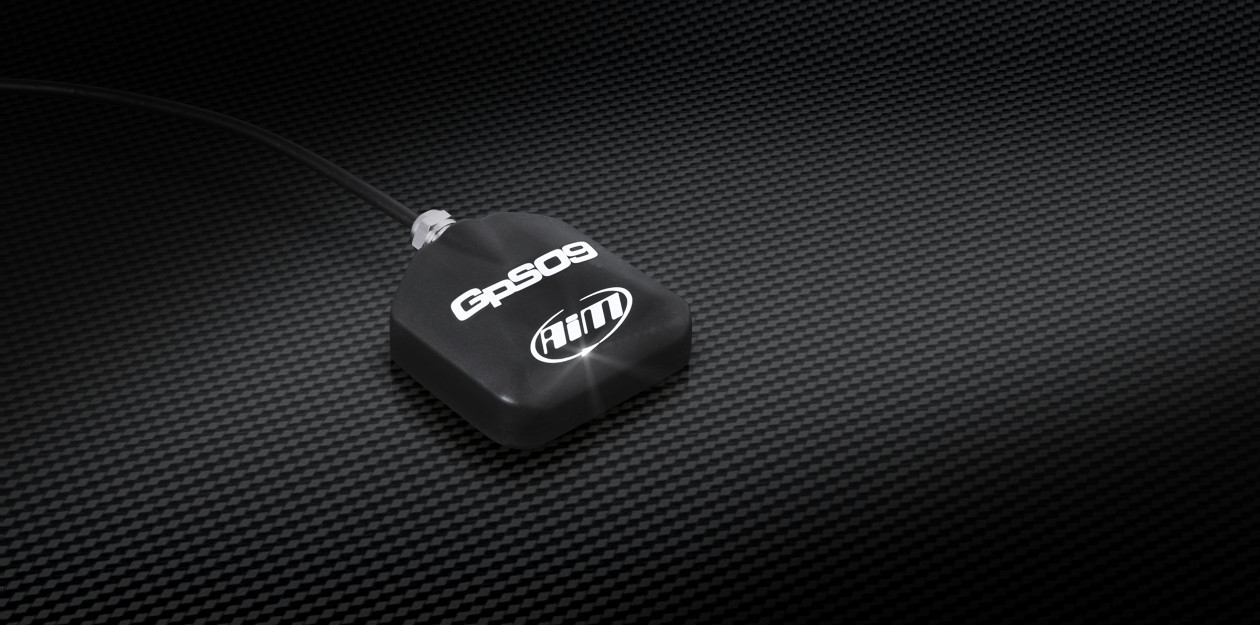

GPS09c

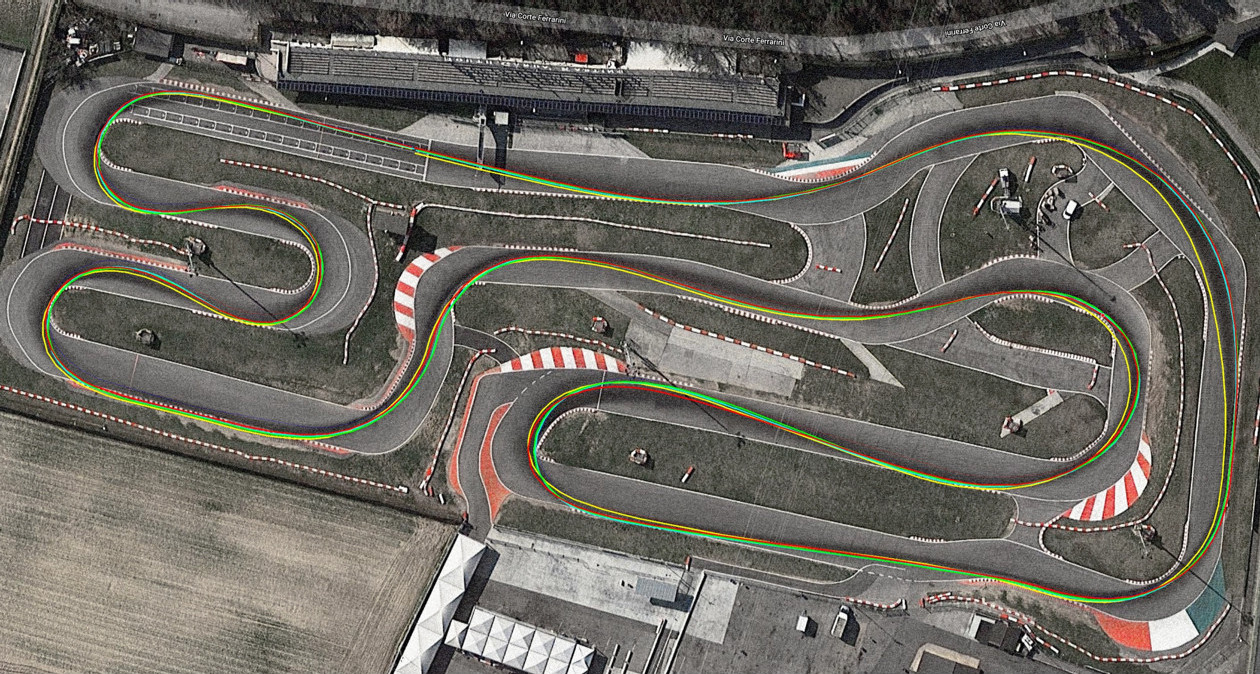

サーキットデータベース

GPS09cは、AiMシステムのラップおよび
スプリットタイム計測の、基礎となるものです。

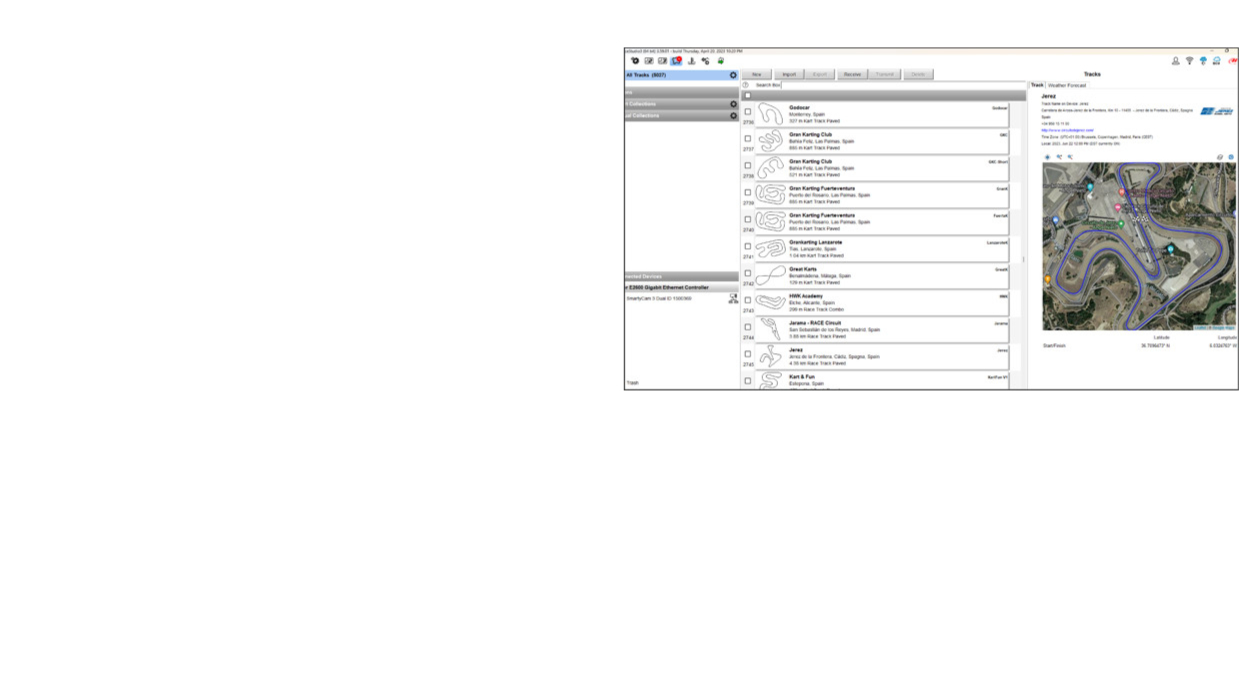

Race Studio 3のデータベースには、世界中の4,000を超える
サーキットデータが登録されており、このデータをシステムに送信しておけば、
測位された現在位置から自動的にサーキットを認識し、
すぐにラップタイム計測が可能です。
自分の好みに合わせたコレクションを作成したり、
サーキットデータの追加や削除も簡単です。

計測データ

そして、接続されているシステムがデータロガーであれば、
タイム計測の他にも、
測位座標(緯度・経度・高度)　　・　現在時刻　・　捕捉している衛星数
の各データと、これらから自動的に算出される
車両速度　・　加速度(前後および横)　・　ヨーレート　・　方位角　・　測位精度
などのデータが記録されます。

GPSモジュールは、ルーフなどの障害物があると、電波の受信感度が下がり、
計測精度が落ちてしまう場合があります。

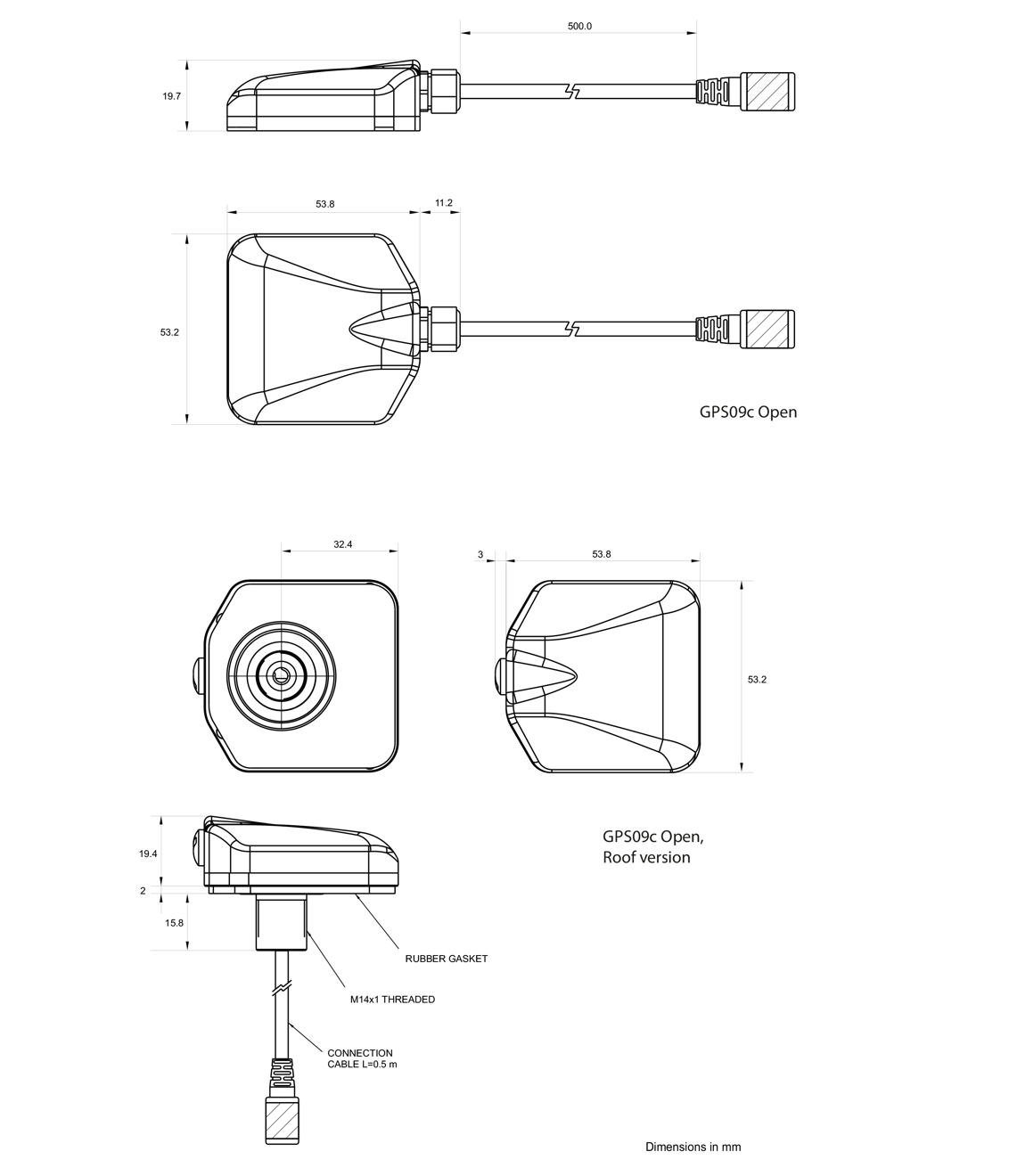

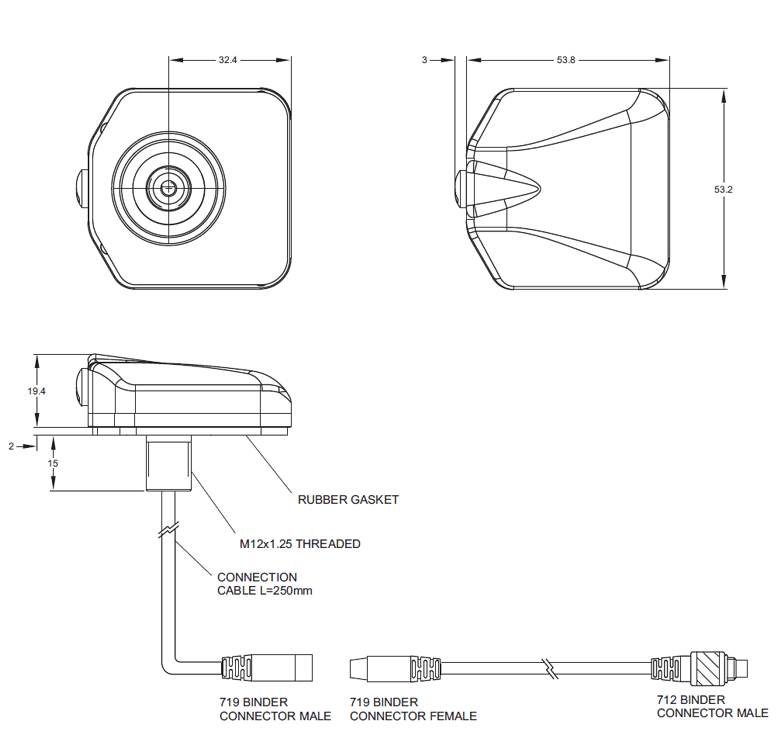

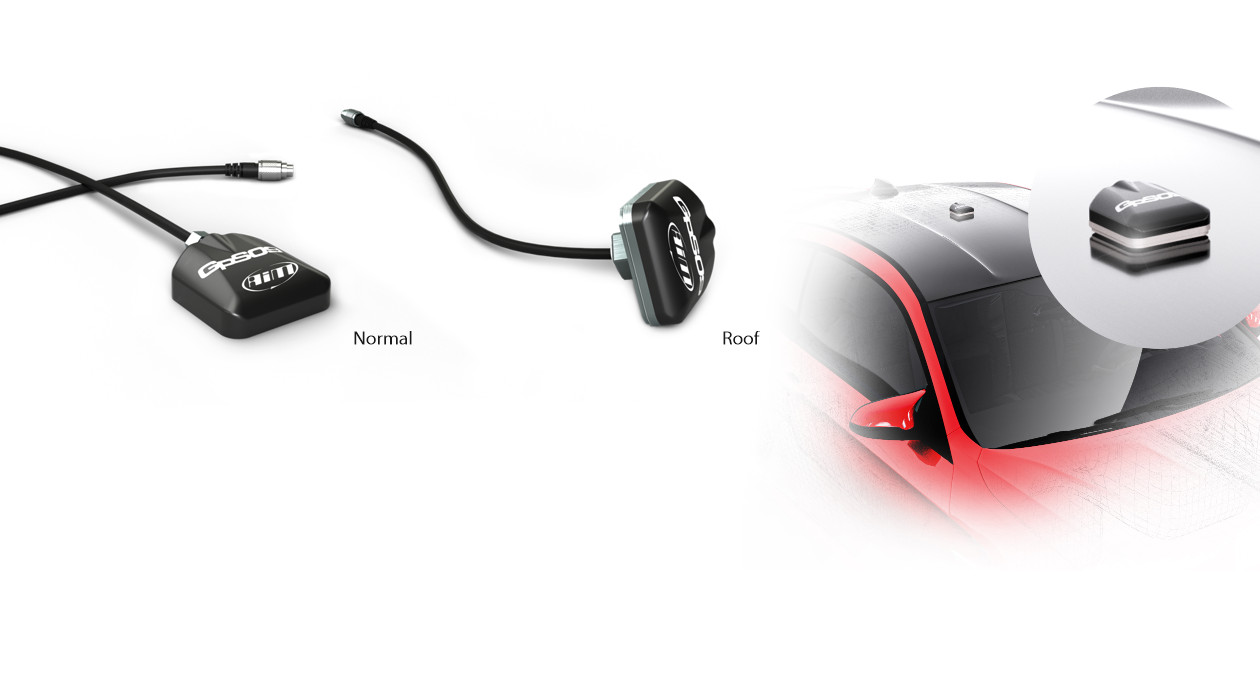

ルーフバージョンは、この問題を避けるために、コクピット内ではなく
ルーフ上に取り付けやすい形状になったバージョンです。

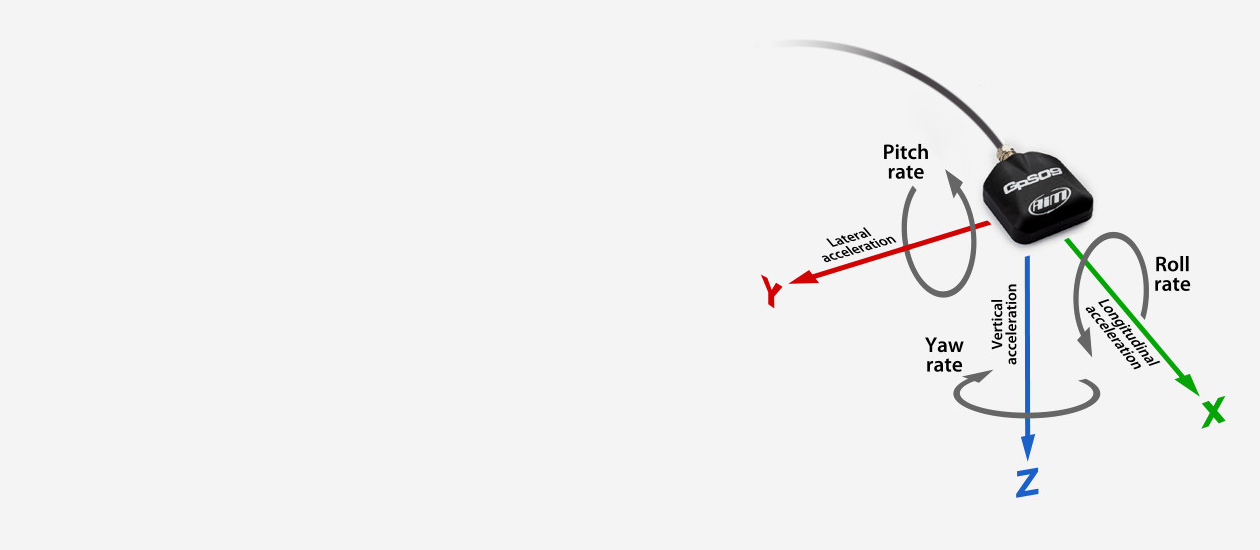

モーションセンサを内蔵したProバージョン

GPS09cには、モーションセンサを内蔵した
Pro バージョンも用意しています(GPS09c Pro、およびGPS09c Pro Open)。

このバージョンは、6軸(3軸Gと3軸ジャイロ)の各データを
100HzでCANに出力できます。

Proバージョンを接続できるのは、現行の一部システムに限定されます。
2024年4月現在の対応システム ：
販売中のカラーMXxシリーズ　・　SW4シリーズ　・　PDMシリーズ

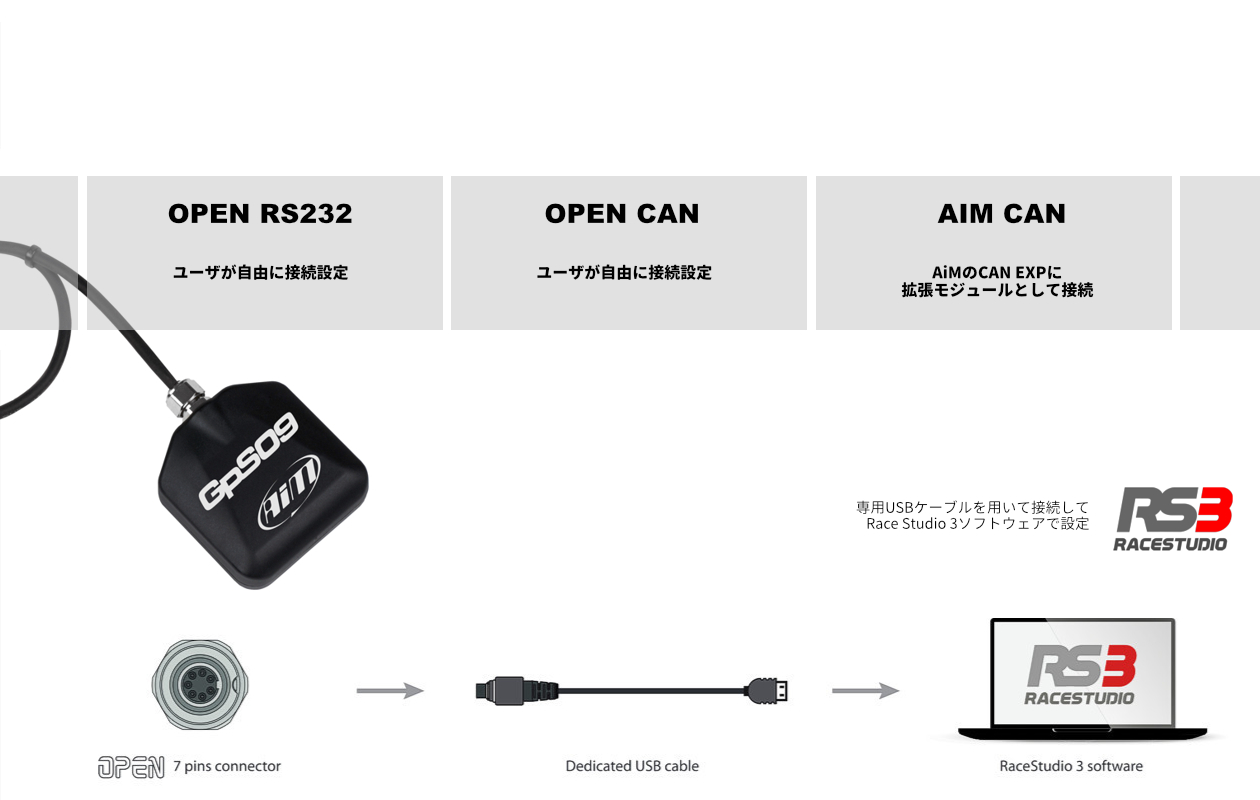

Openバージョン

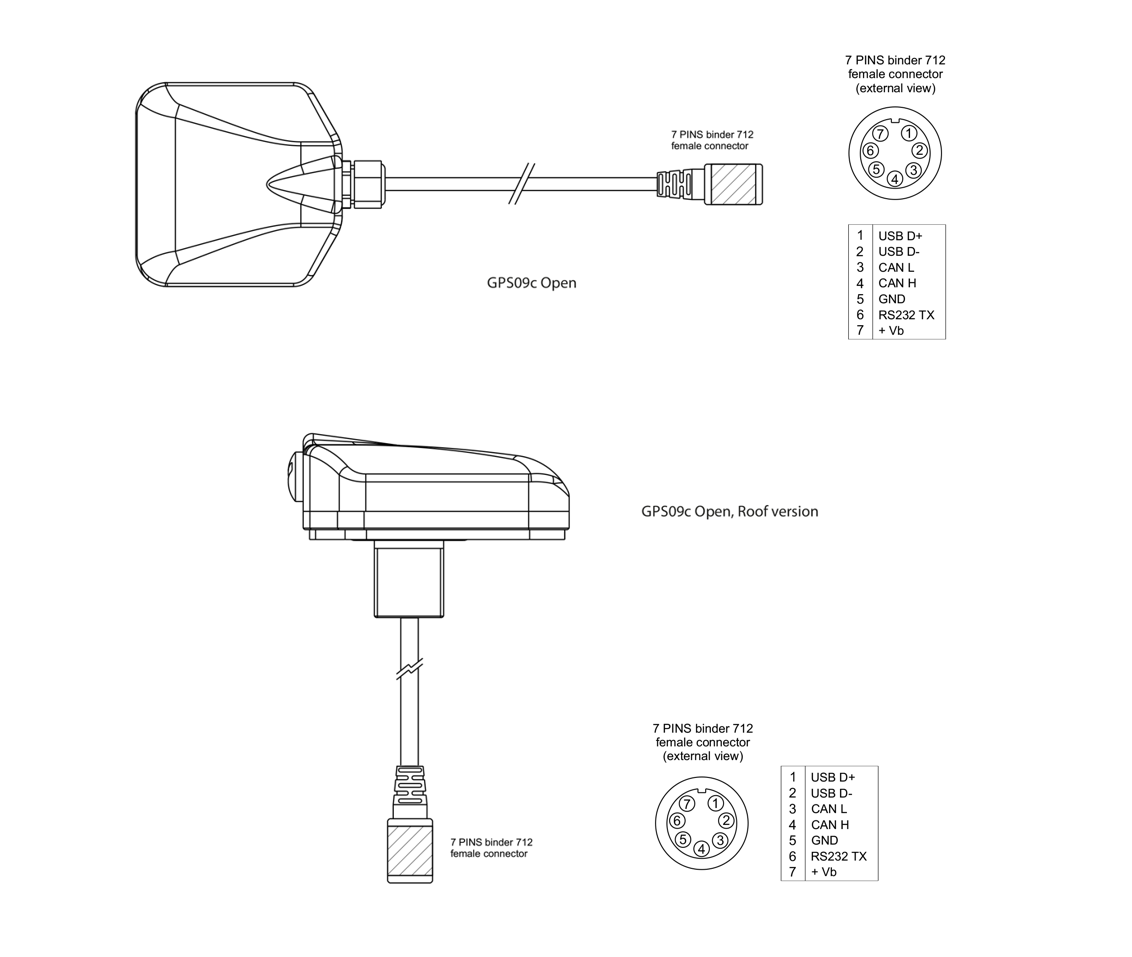

GPS09c Open および GPS09c Pro Openは、Aim以外のシステムにも接続できるように開発されたモデルです。
AiM以外のシステムには、CAN もしくは RS232 で接続でき、その設定は自由に行えます。

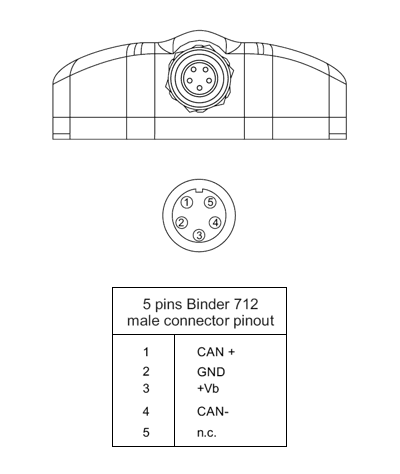

CANによる接続

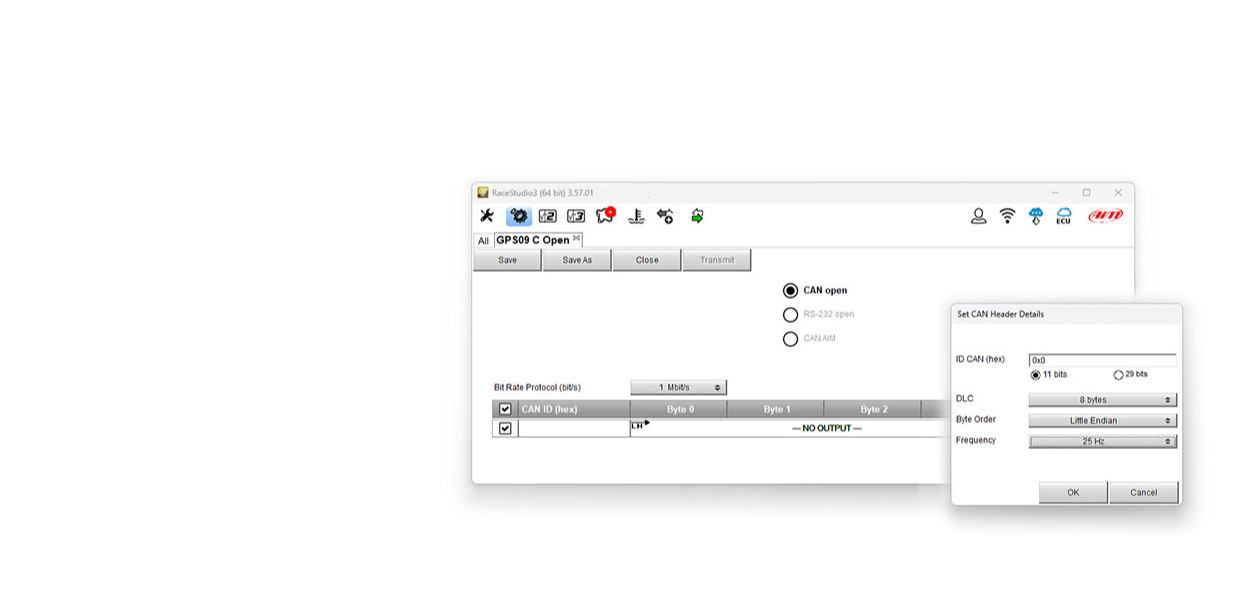

Race Studio 3を利用することで、CANメッセージの内容を自由に設定できます。
設定可能な項目 ：

• ボーレート
• ID
• DLC(1-8バイト)
• バイトオーダー(ビッグ・リトルエンディアン)
• メッセージ送信レート

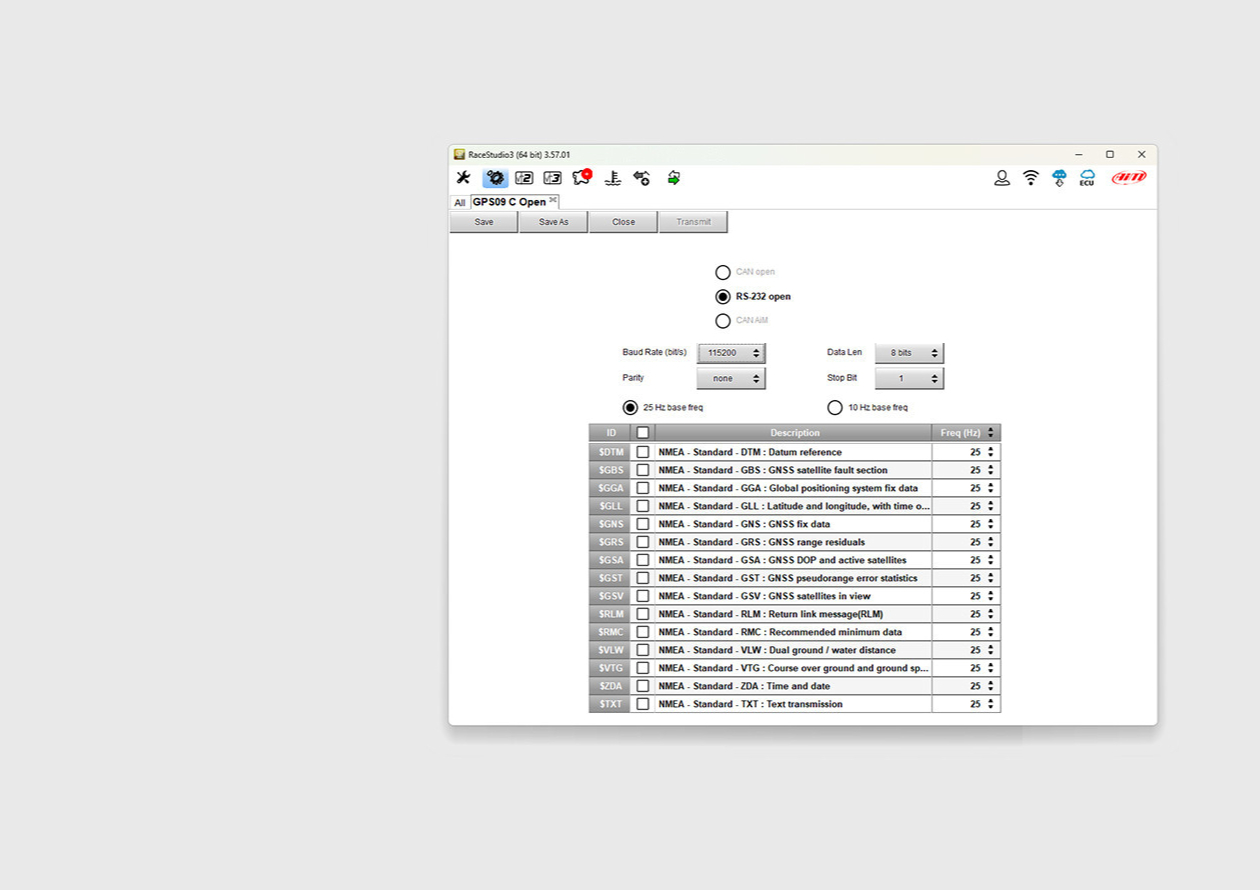

RS232による接続

GPS09c OpenからRS232で送信する
GPS NMEAメッセージを設定することができます。

• NMEA DTM
• NMEA GBS
• NMEA GGA
• NMEA GLL
• NMEA GNS
• NMEA GRS
• NMEA GSA
• NMEA GST
• NMEA GSV
• NMEA RLM
• NMEA RMC
• NMEA VLW
• NMEA VTG
• NMEA ZDA
• NMEA TXT

NMEAメッセージの詳細については、
https://www.nmea.org
をご覧ください。
