製品用途：四輪バイクカート

製品内容：拡張モジュール

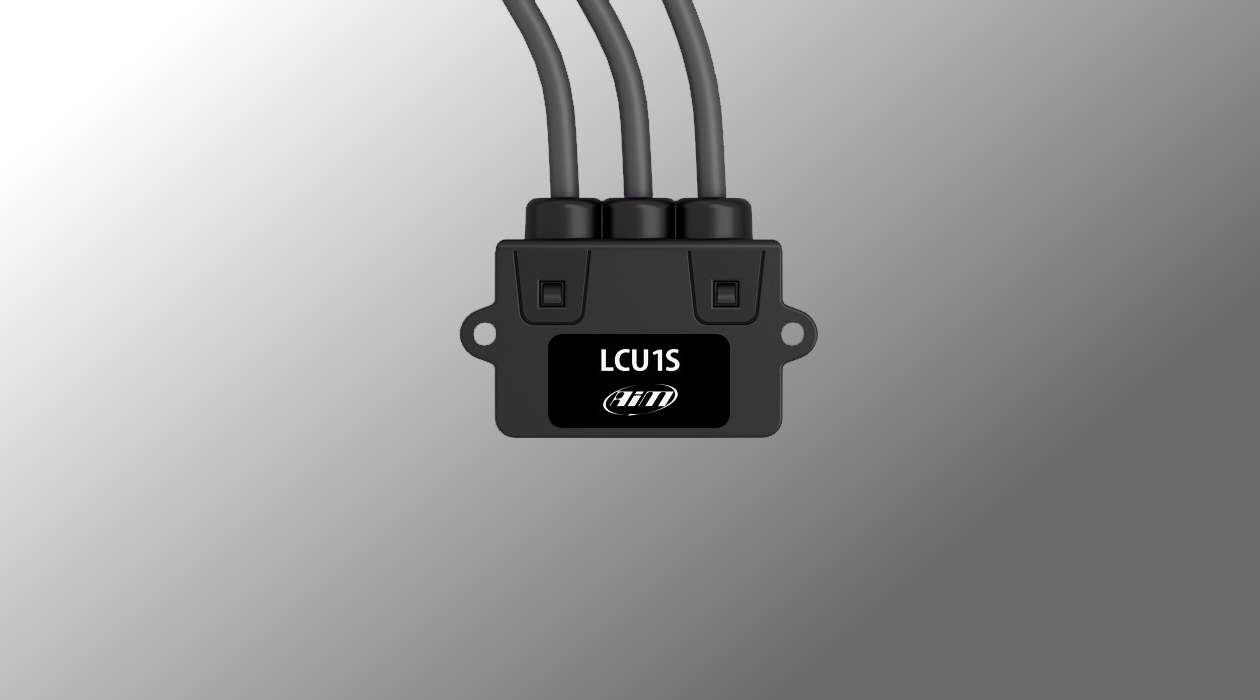

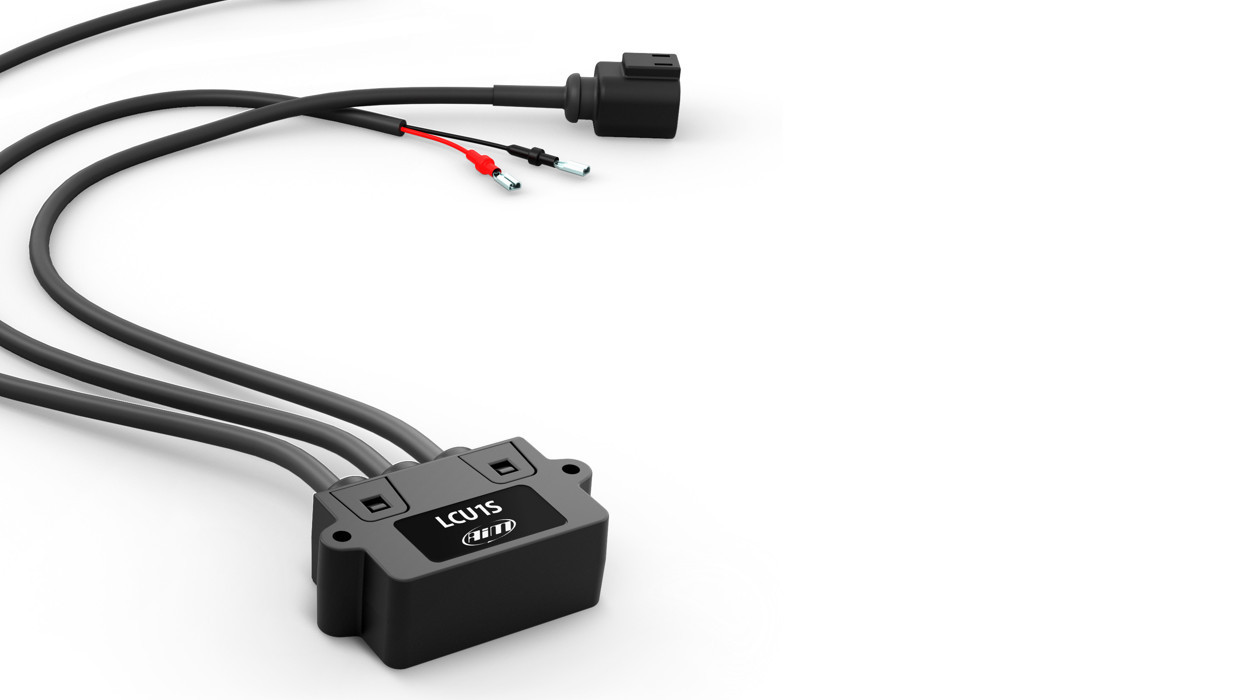

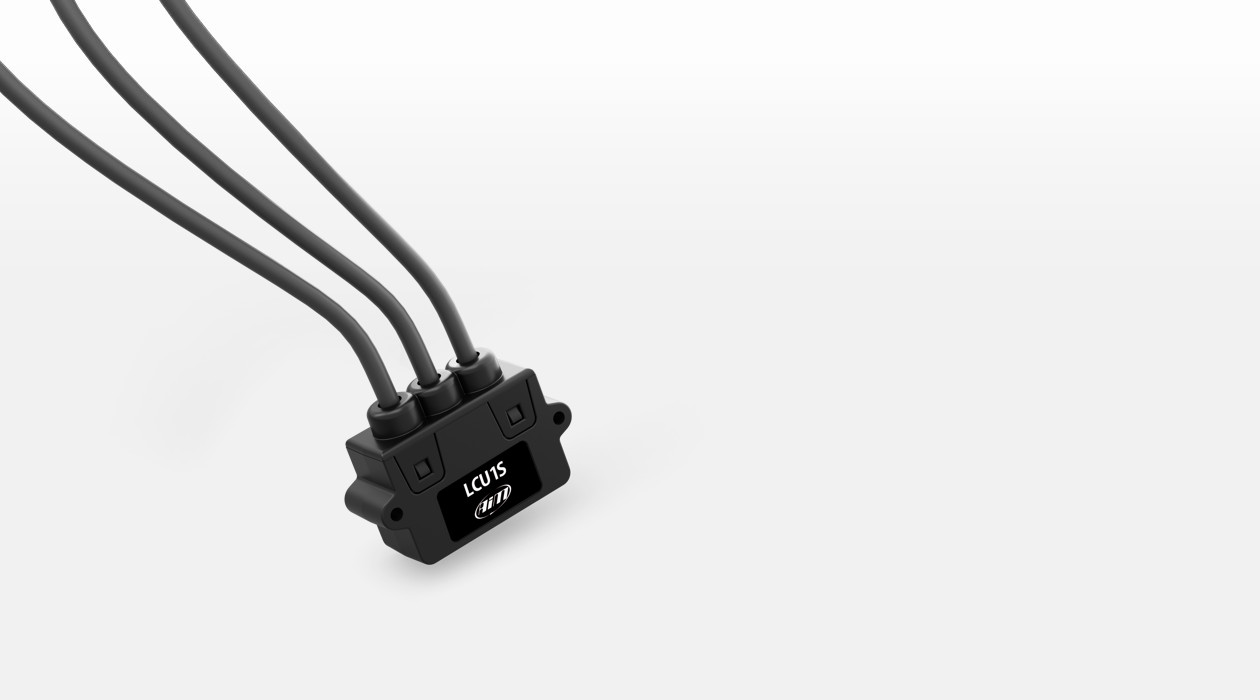

LCU1S

さらにコンパクトになった空燃比計測モジュール

LCU1SはECUセッティングの必須アイテムである空燃比センサコントローラです。データロガーメーカならではのレース専用設計で、対応データロガーとCAN接続すれば、シームレスな設定が可能です。さらにコンパクトになり、オープンモデルも追加して新登場。

LCU1S一覧表

モデル	LCU1S	LCU1S OPEN
接続可能システム	AiMの各種システム	そのほかのデバイス
使用空燃比センサ	BOSCH LSU 4.9
接続コネクタ	BOSCH Cod. 1 928 404 669 + AiM EXP CAN用 Binder 712 5ピン	BOSCH Cod. 1 928 404 669 + USB/CAN Binder 712 7ピン

LCU1Sコントローラは
エンジンのキャブレーションを調整し
最高の性能を引き出すために、最適なツールです。
使用するセンサはBOSCHのワイドバンドLSU 4.9で
正常動作中であれば、その特性値は自動的に校正されます。
BOSCH LSU 4.9センサの設計寿命は、
市販車で10万km以上です。

高い精度と信頼性

LCU1Sは、0.65から1.6の範囲でのラムダ値を
非常に高精度に計測できるため
エンジンチューニングに大変有用です。
排気の残存酸素量から計測するLSU4.9センサは
4ストロークだけでなく、2ストロークエンジンでも
またディーゼルや代替燃料でも利用できます。
もちろん、理論空燃比の設定値を変更する事で
λ 値だけではなく AF 値も正しく表示可能です。

高い精度と信頼性

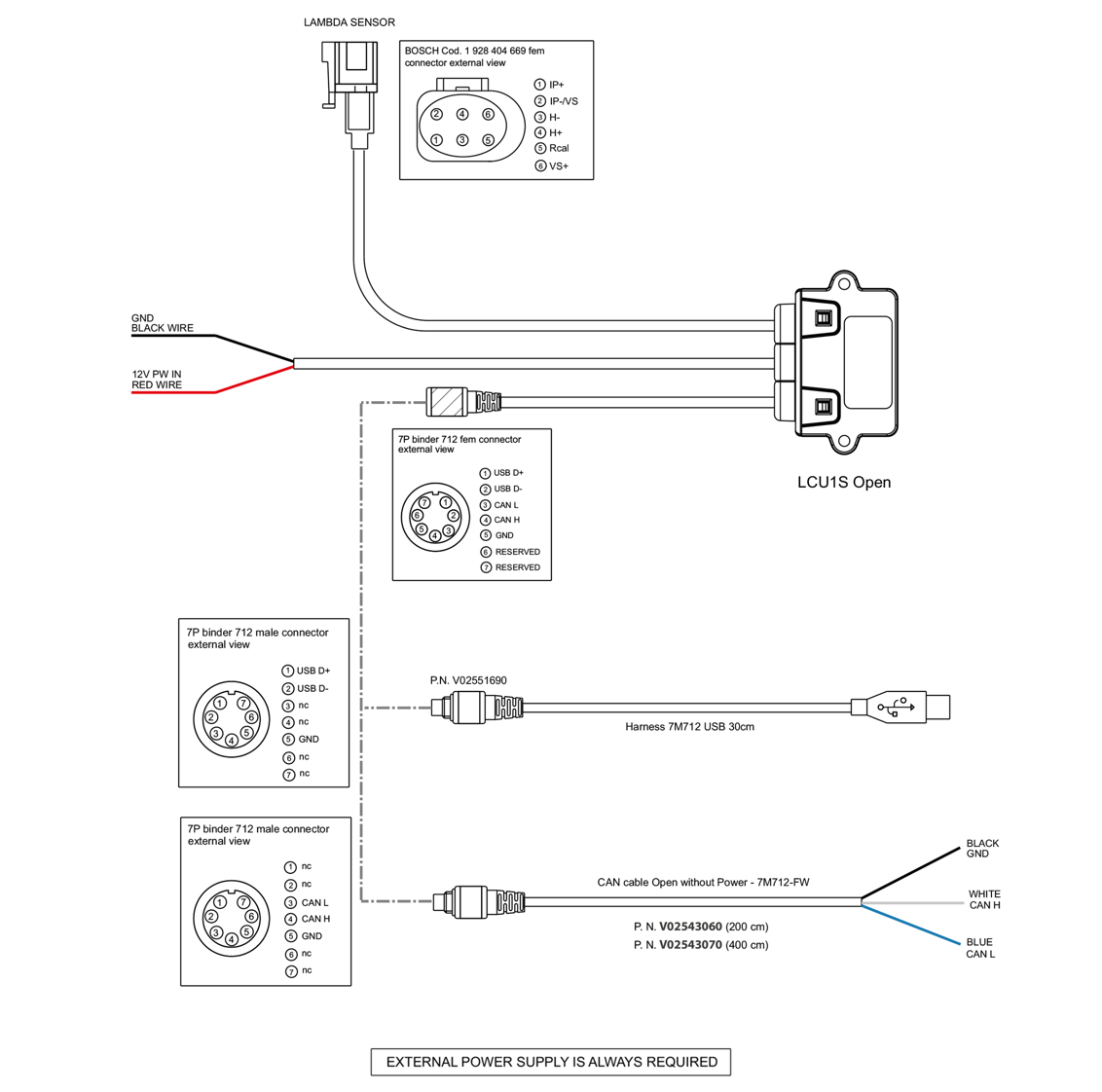

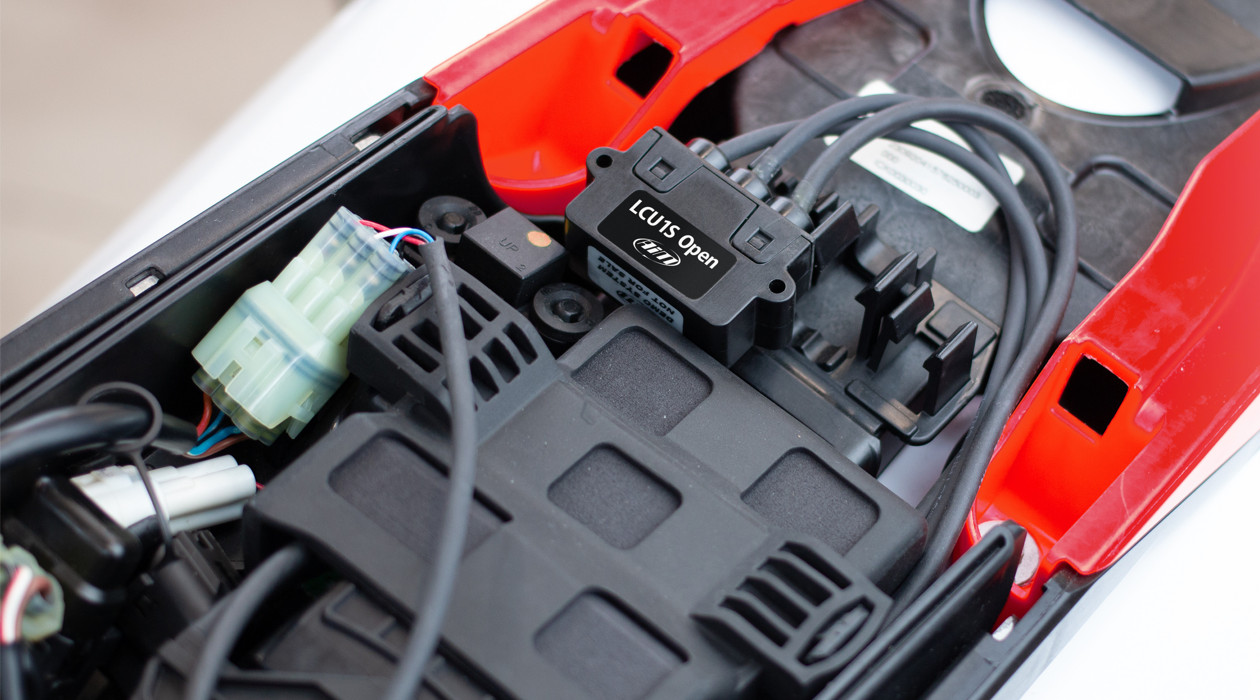

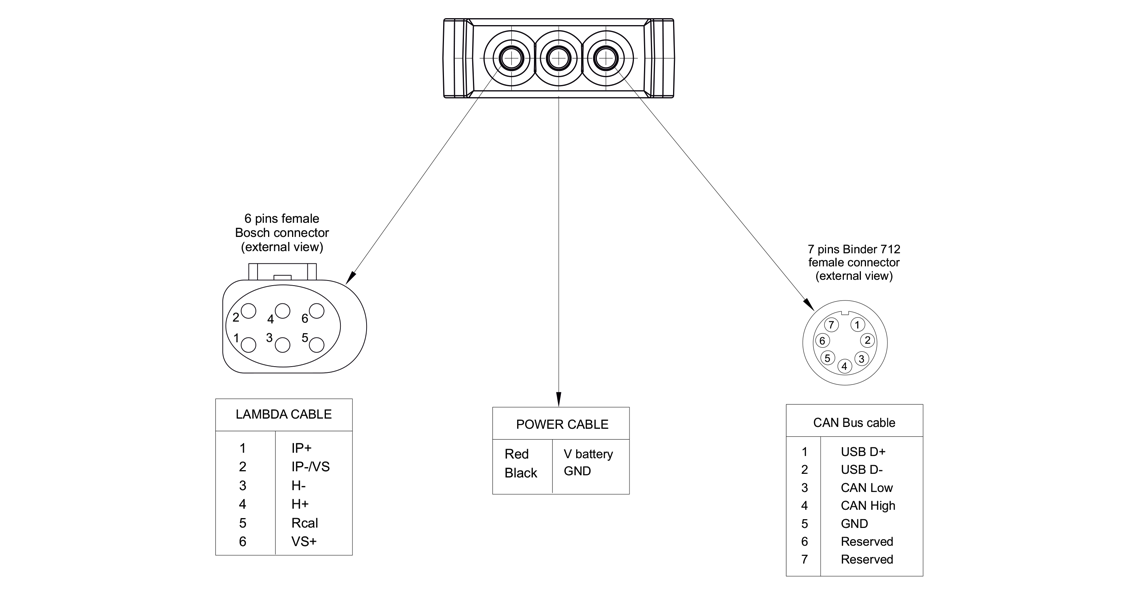

OPENバージョン

LCU1Sは、AiM以外のシステムに接続できるOpenバージョンも用意しています。

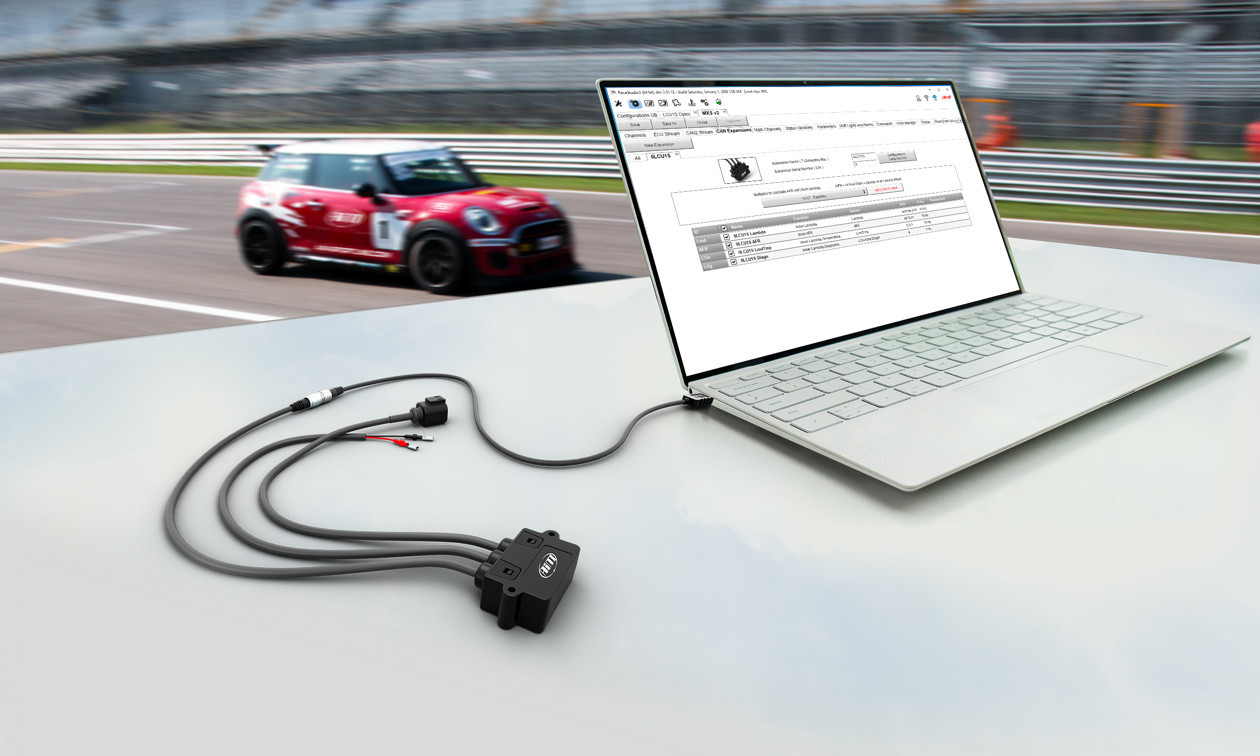

Race Studio 3を利用して、LCU1S OPENの動作およびCAN接続に関する設定が行えます。
もちろん、LCU1S OPENはAimの拡張モジュールとしても利用可能です。

OPENバージョン

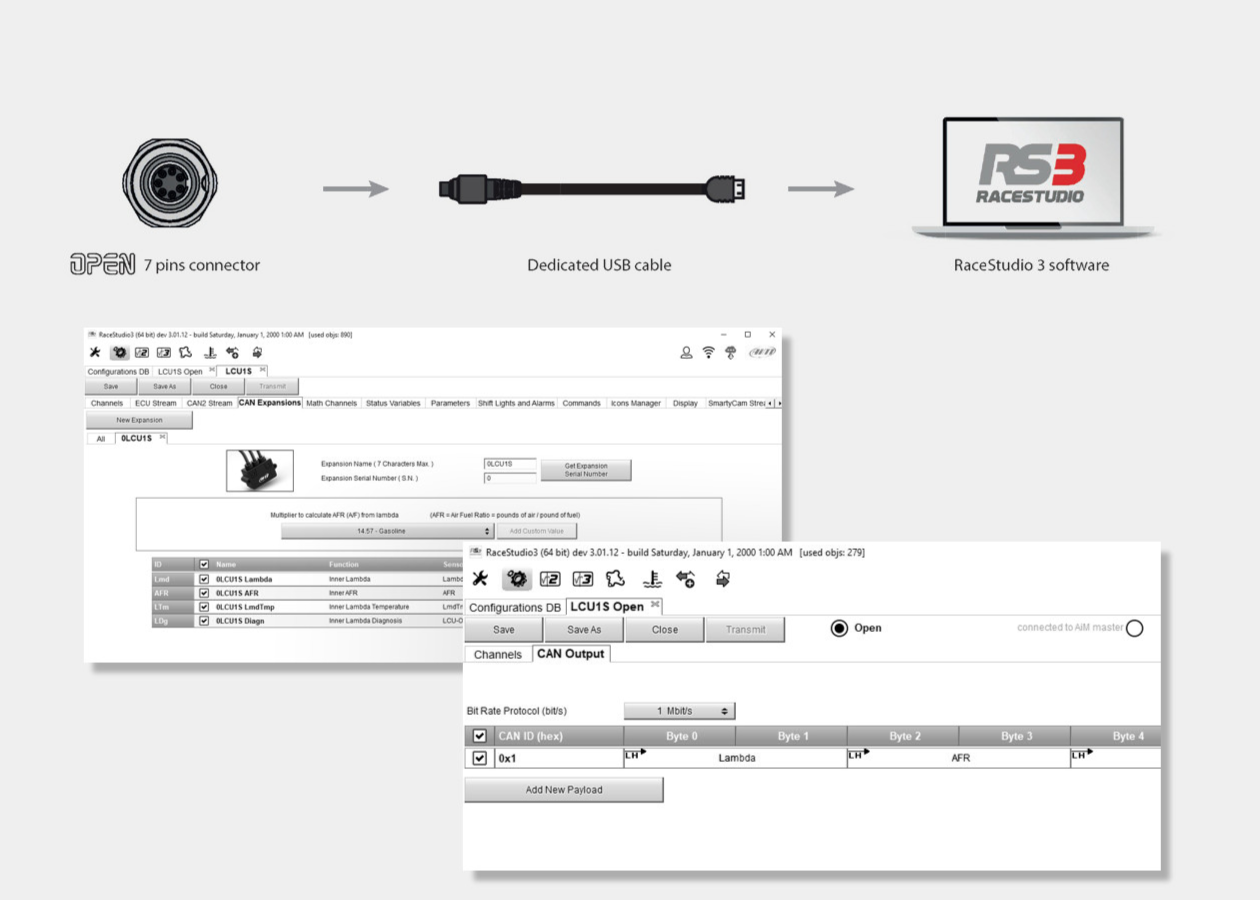

設定方法

OPENデバイスは専用のUSBケーブル(オプション)を利用してPCに接続します。

設定方法

OPENデバイスは専用のUSBケーブル(オプション)を利用してPCに接続します。

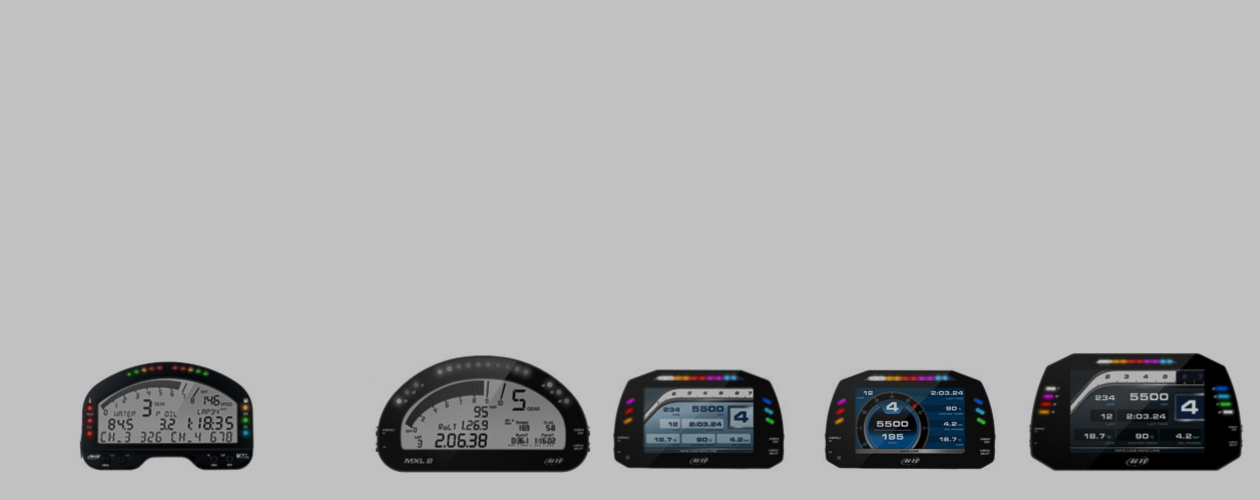

互換性について

LCU1Sは、すでに販売を終了している旧製品には接続できないものがあります。

非対応の主な製品
- MXLシリーズ、EVO4、MYCHRON4など、Race Studio 2世代の製品
- MXL2
- MXS、MXS Strada、MXGなど、第1世代のMXxシリーズ (1.2以降の製品には接続可能)
- MyChron5 (MyChron5Sは接続可能)

新世代の拡張モジュールの要求仕様を満たさないため、これらの製品への対応予定はありません。

互換性について

LCU1Sは、すでに販売を終了している旧製品には接続できないものがあります。

非対応の主な製品
- MXLシリーズ、EVO4、MYCHRON4など、Race Studio 2世代の製品
- MXL2
- MXS、MXS Strada、MXGなど、第1世代のMXxシリーズ (1.2以降の製品には接続可能)
- MyChron5 (MyChron5Sは接続可能)

新世代の拡張モジュールの要求仕様を満たさないため、これらの製品への対応予定はありません。

技術仕様一覧

筐体	Latigloss 57 (PPAガラス繊維強化)
コネクタ	Binder 712 x 1　+　BOSCH Cod. 1 928 404 669
消費電流	50mA + センサヒータ駆動 750mA (冷間起動時は2A)
外形寸法	43.4 x 30 x 18.4mm
重量	70g
耐環境性能	IP67準拠
ラムダ計測範囲	0.65-1.6
電源電圧	9-15V
計測反応	10m秒以下

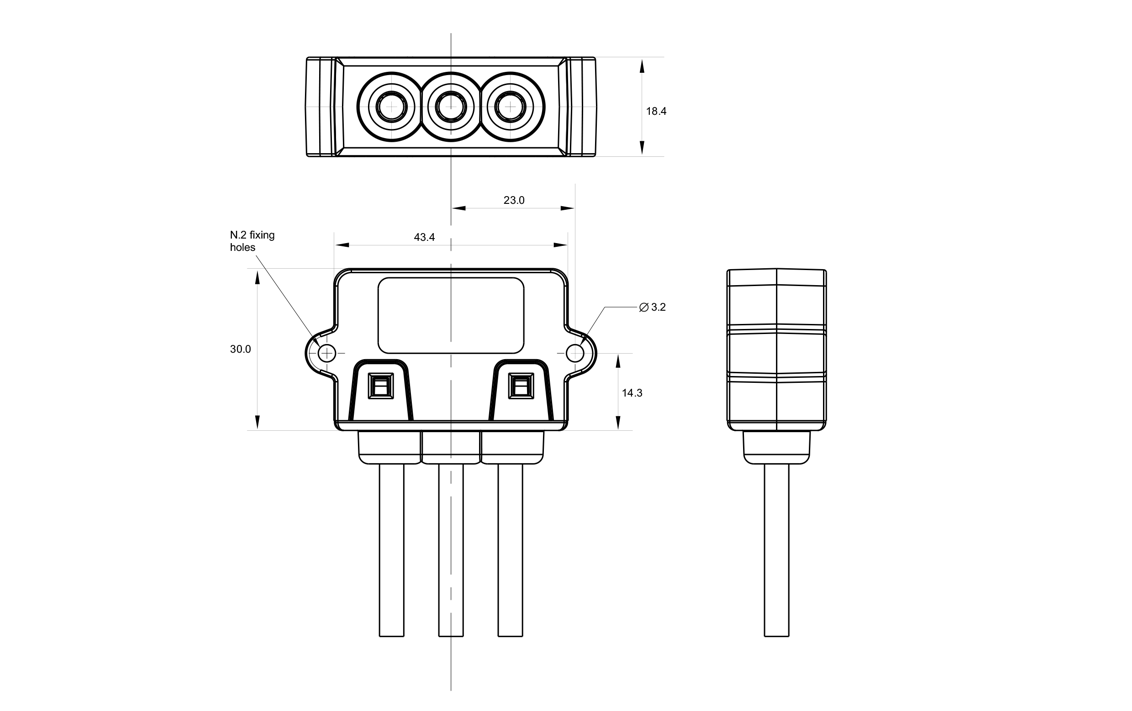

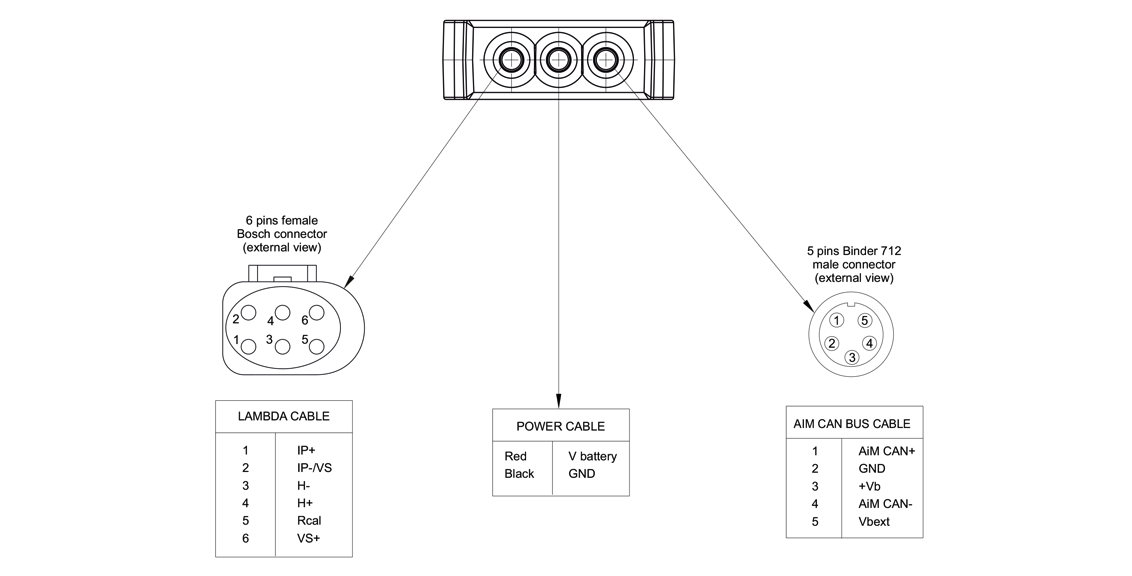

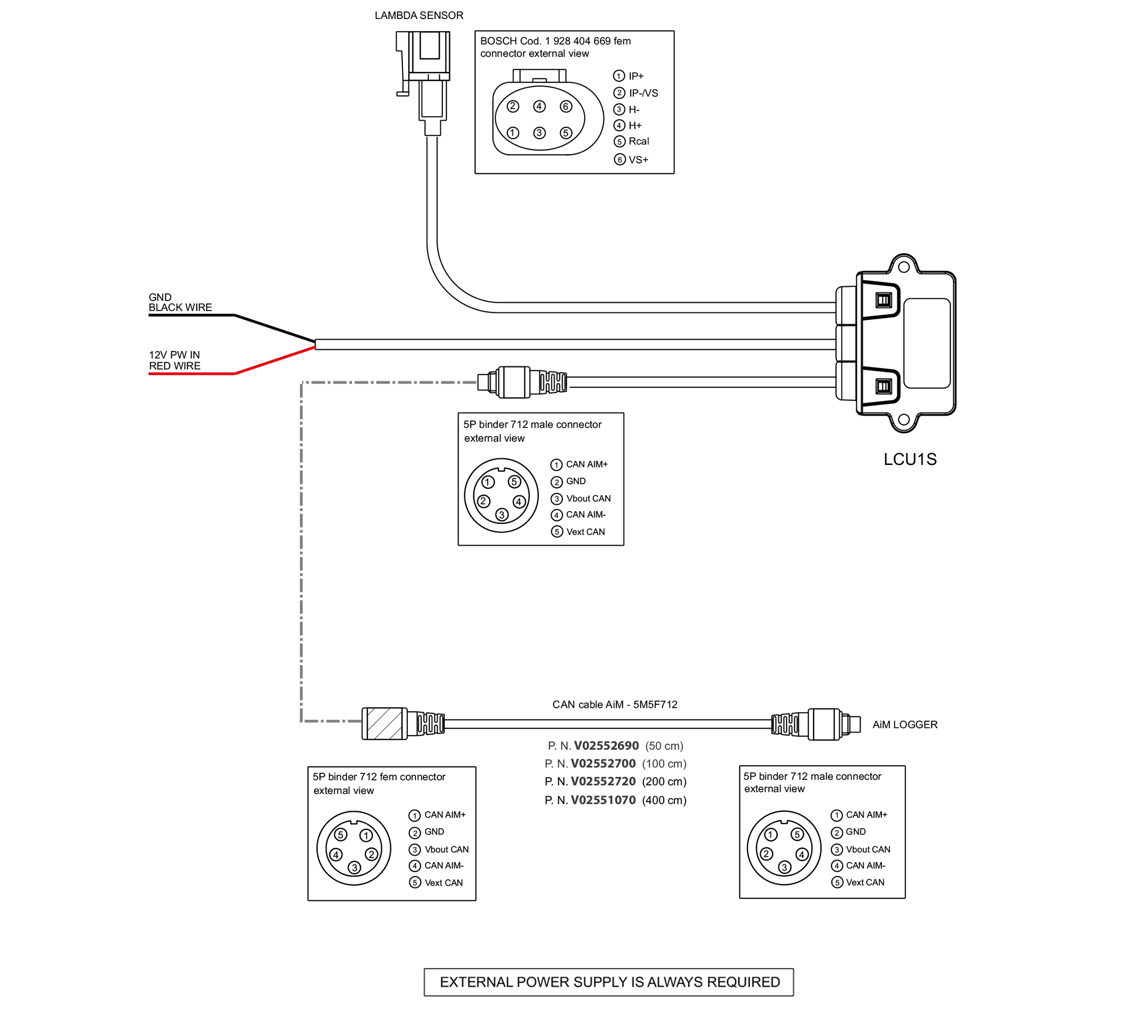

各種図面

付属品

LCU1S 本体 / BOSCH LSU 4.9センサ / センサ固定用ナット / 接続ケーブル(OPENのみ)
