製品用途:四輪
- 製品内容:プラグアンドプレイモデル
![製品画像](back_visual_0.jpg)
MX2Eは、Lotus Elise/Exigeのプラグアンドプレイダッシュロガーキット(レース専用品)です。 専用設計でメーターフードまでセットになっているため、特別な加工なしに純正メーターから簡単に入れ替えることができます。もちろんデータロガーとしても使用できます。 対応しているモデル(年式)は、トヨタエンジン搭載の、2008-2010及び2011-2020で、2004-2007のエアバッグ付きはオプションの変換ハーネスを使用して取り付けることができます(2004-2007のエアバッグ無しは非対応です)。
![](back_visual_1.jpg)
フルプラグアンドプレイ
![](back_visual_1.jpg)

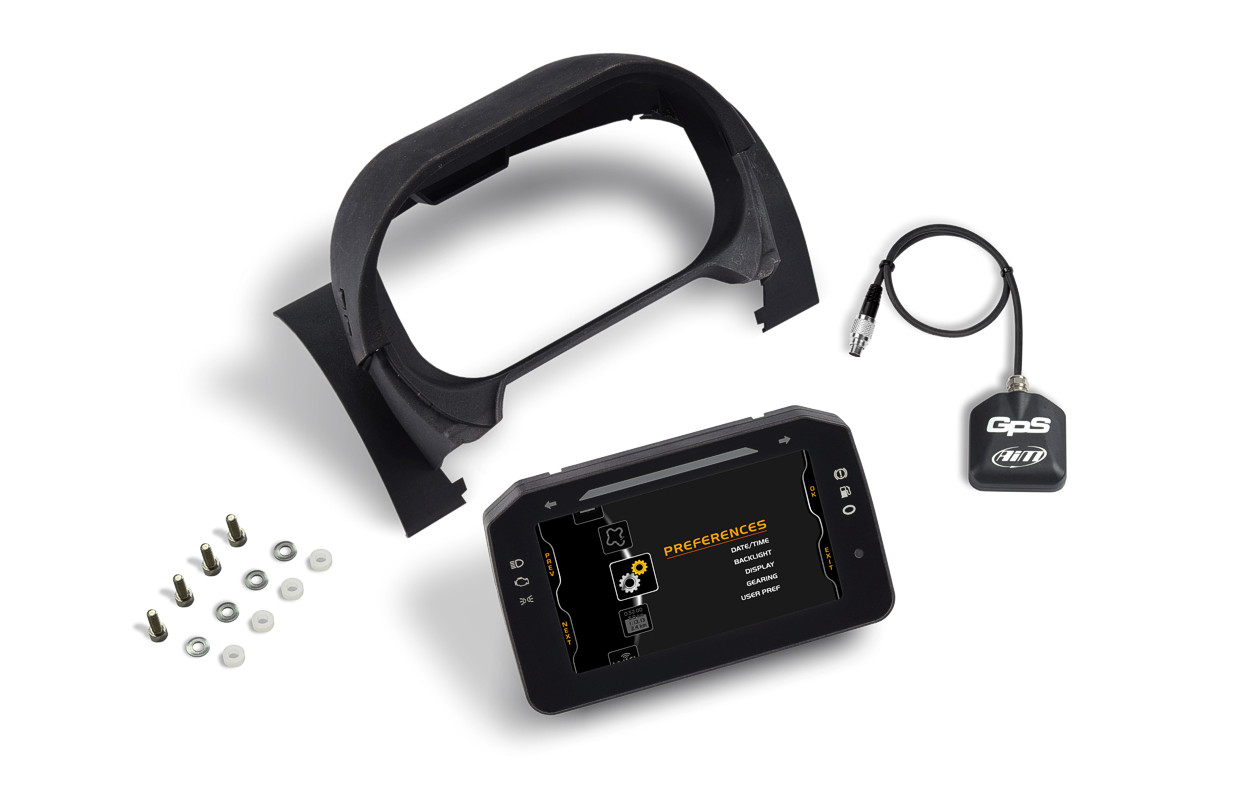

MX2Eのキットには、4つのボタンが装備された専用設計のメーターフードが付属し、
対応した年式のElise / Exigeに簡単に装着できます。
もちろん、カプラーオンのフルプラグアンドプレイです。
![](back_visual_2.jpg)
![](back_visual_2.jpg)
![](back_visual_3.jpg)
![](back_visual_3.jpg)
![](back_visual_4.jpg)

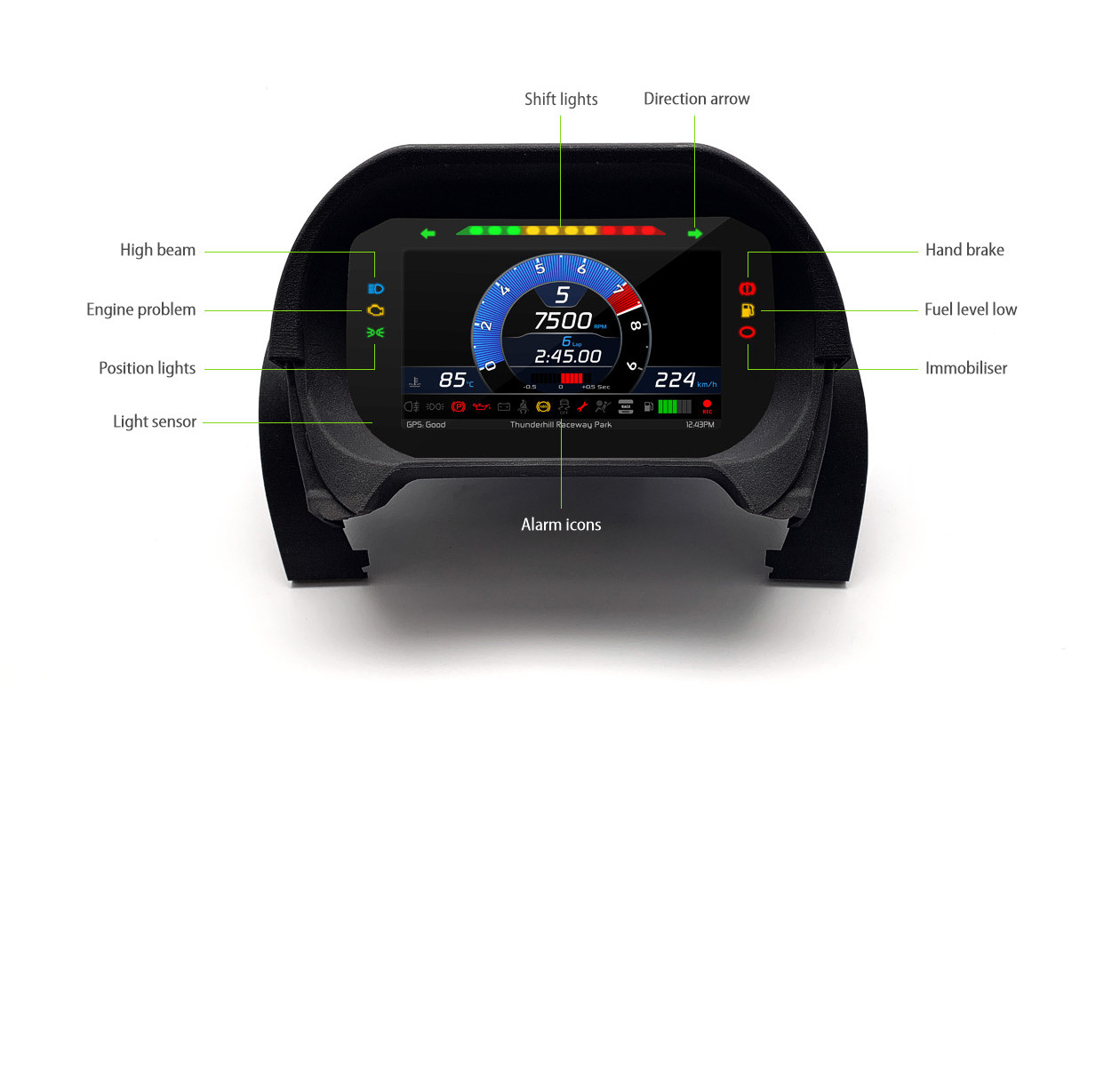

必要なものは全て
![](back_visual_4.jpg)
- 800x480ピクセルの、ハイコントラスト6インチTFTディスプレイ
- 統合された18セットのLEDランプ (シフトライトx10、ステータス状態x6、ウィンカーランプx2)
- デジタルスイッチ入力x14
- メータークラスターに装備された4つの操作ボタン
- ECUとのCANバス接続
- リアビューカメラ入力
- Wi-Fi接続
![](Dash2.png)

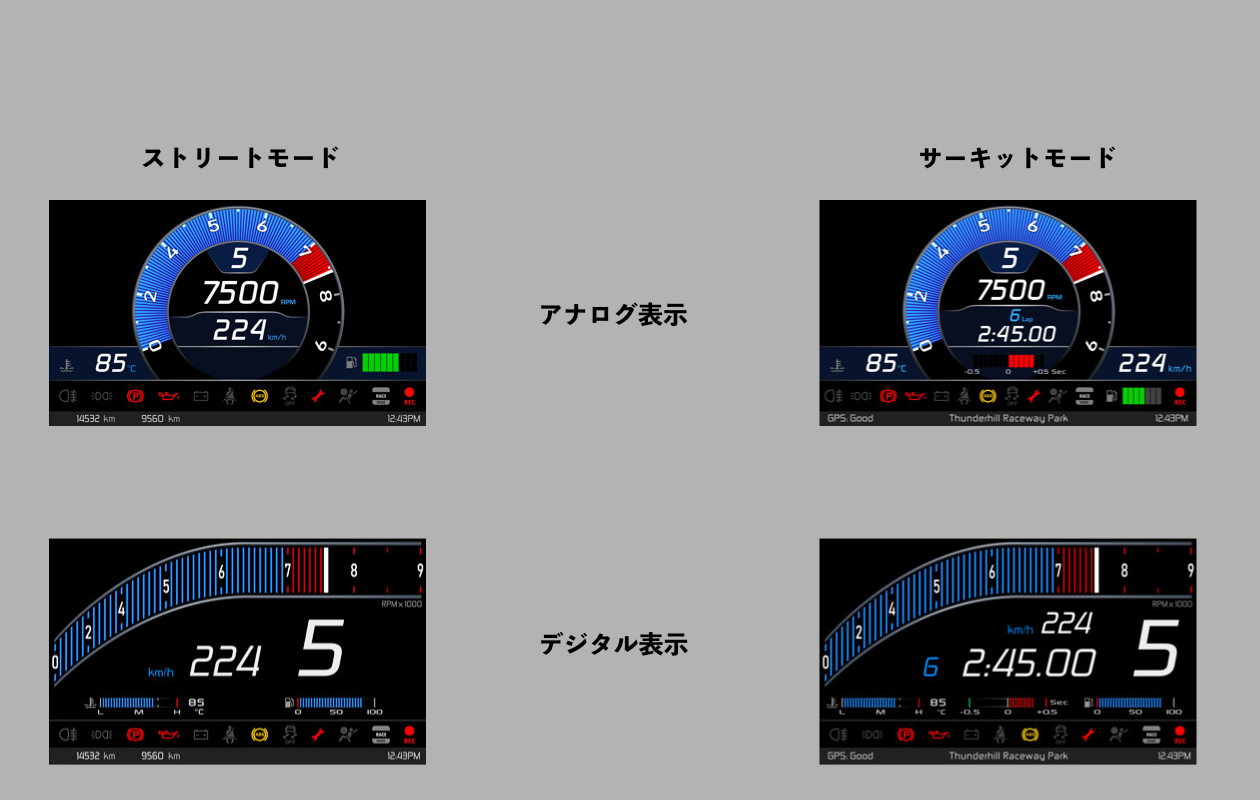

2つの表示モード
![](Dash2.png)
![](Screens.png)

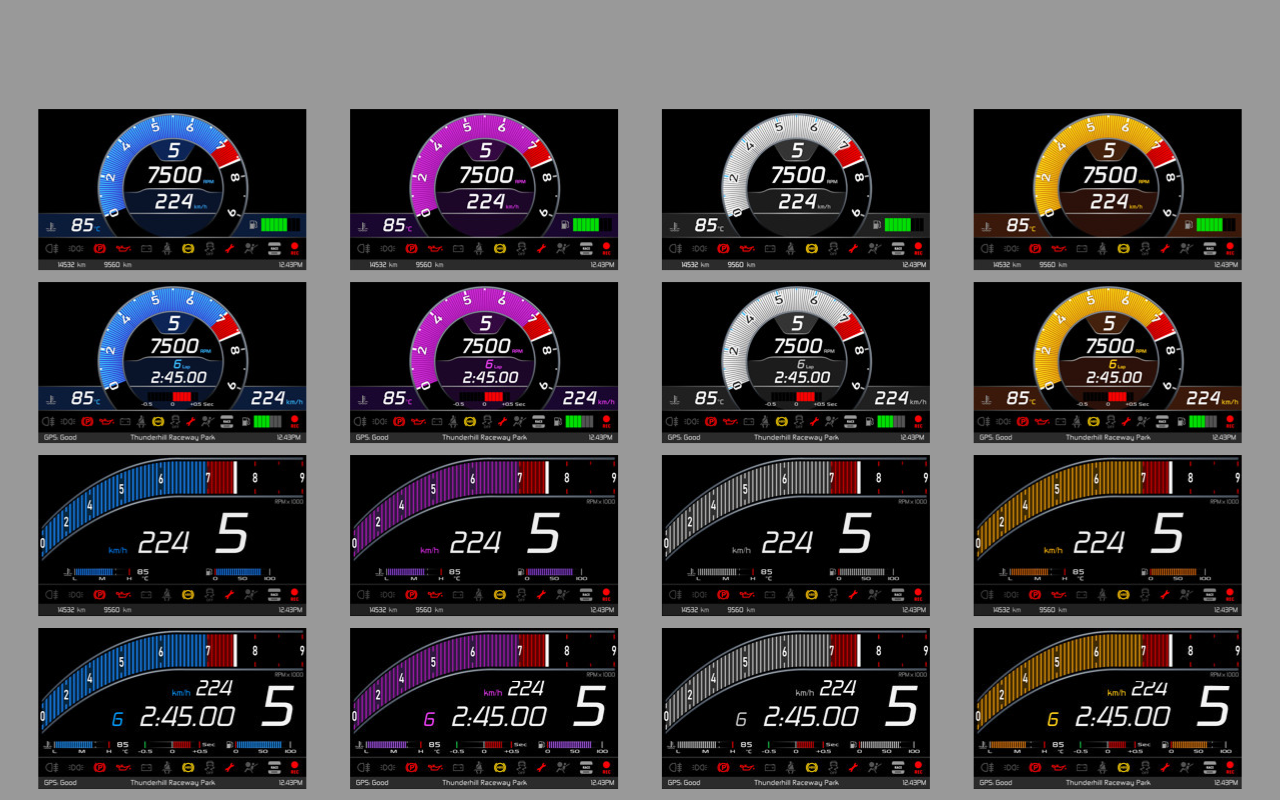

4つのカラーテーマで、合計16セットのバリエーション
![](Screens.png)
![](back_visual_5.jpg)

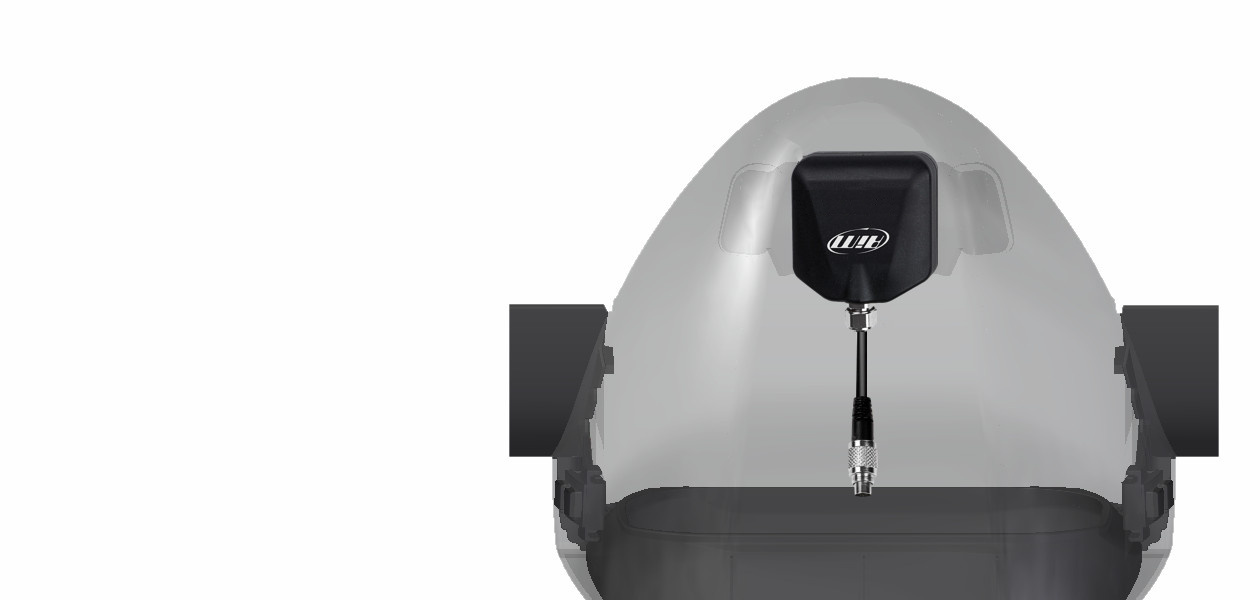

サーキットではGPSデータロガーとして
![](back_visual_5.jpg)
サーキットでスポーツ走行する際には、
MX2Eに付属するGPSモジュールを使って、
ラップタイムを計測することができます。
サーキットでは、GPSで現在位置を自動判別し、
![](back_visual_6.png)

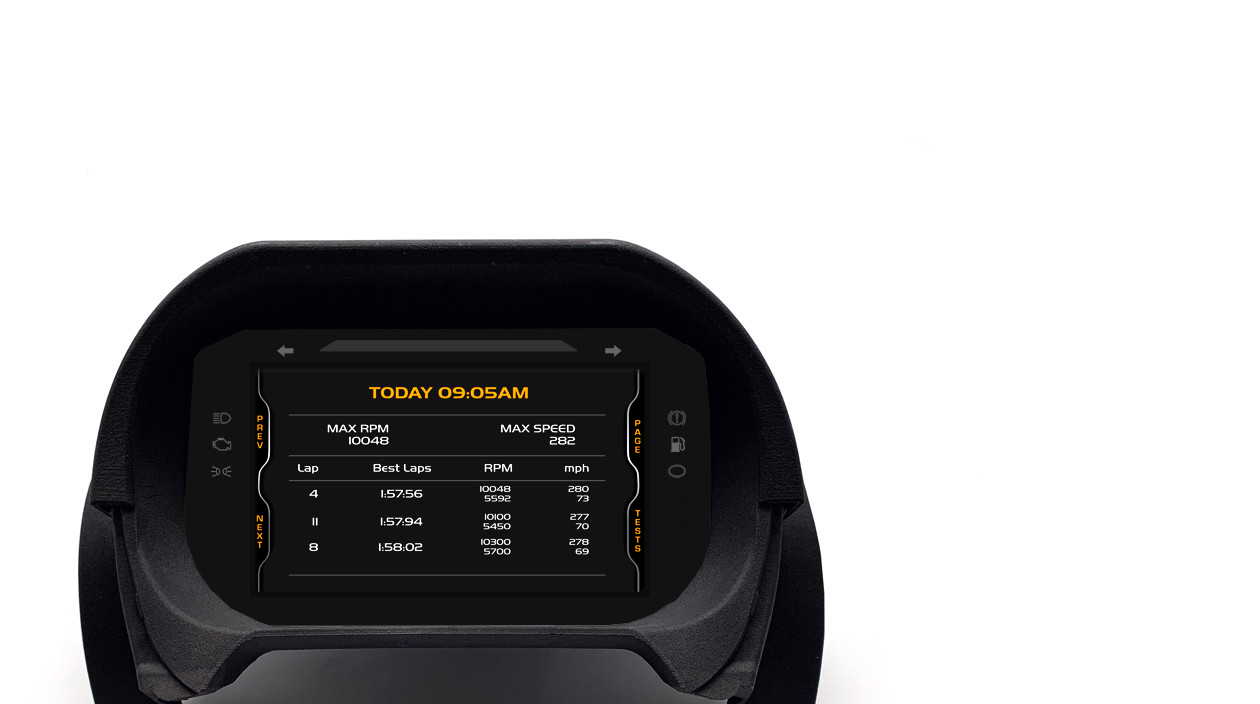

走行終了後には
![](back_visual_6.png)
メーター上で走行データの概要を確認できます。
![](back_visual_7.jpg)

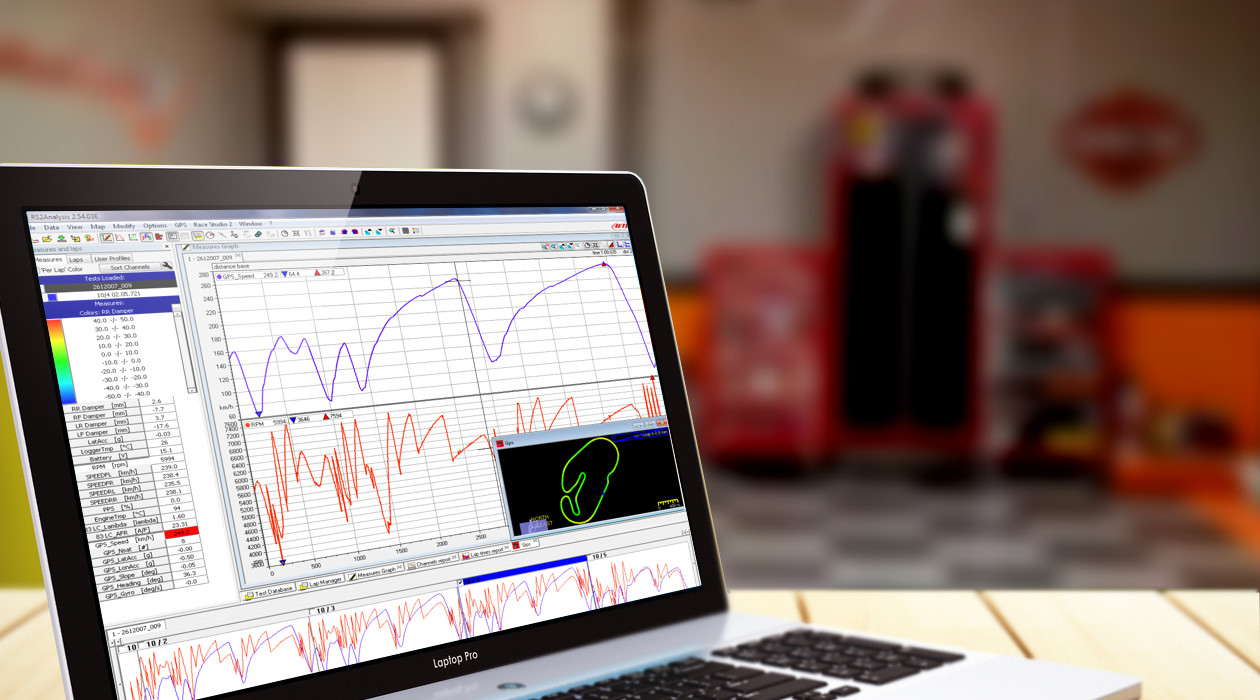

Wi-Fi接続
![](back_visual_7.jpg)
もちろんMX2Eの画面上だけでなく
PCとWi-Fi接続することで、
全てのデータを高度に解析できます。
![](connection_example.jpg)
不足ですか? 機能追加も可能です
![](connection_example.jpg)

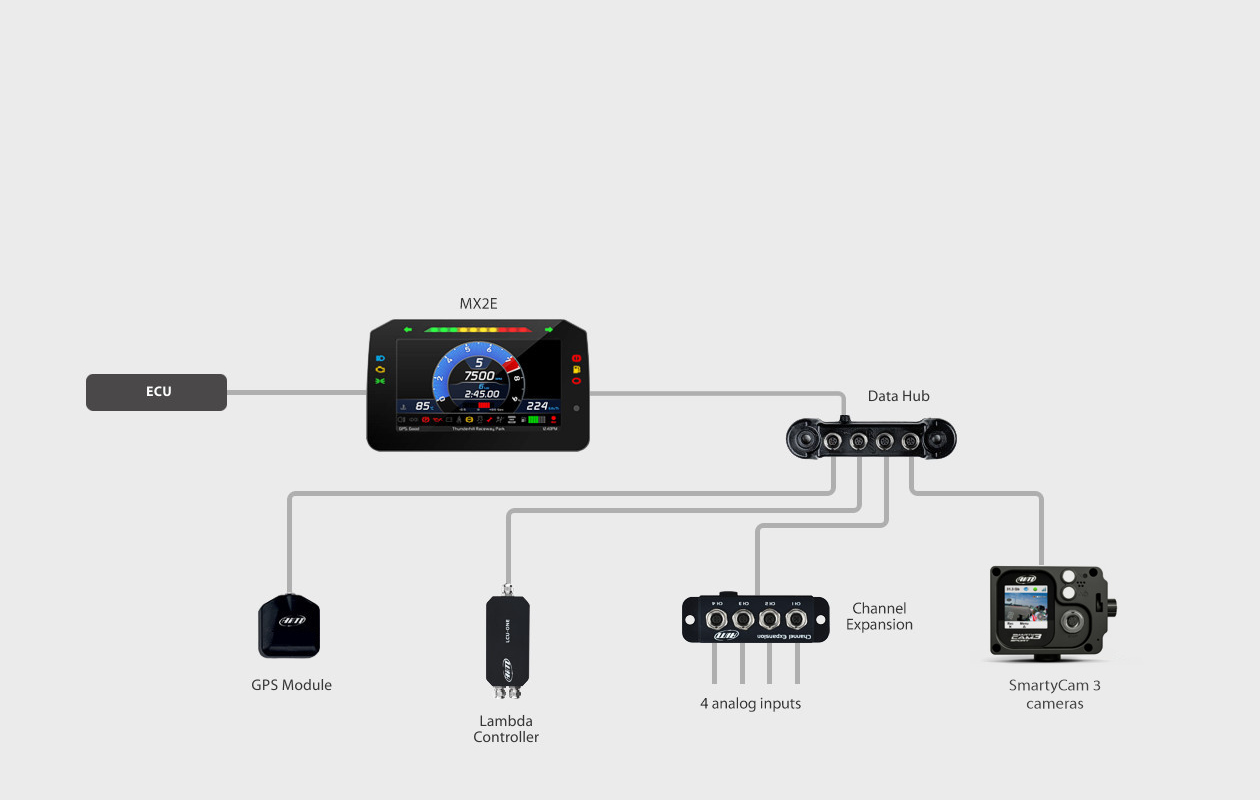

MX2EにはAim製の拡張モジュール(LCU-ONE・チャンネル拡張)やカメラなどを接続できます。
これらのモジュールを追加することで、レースユースに必要とされる、空燃比やサスペンションストロークなどの、
より高度なデータを入力させたり、オンボードムービーを撮影することができます。
![](back_visual_8.jpg)

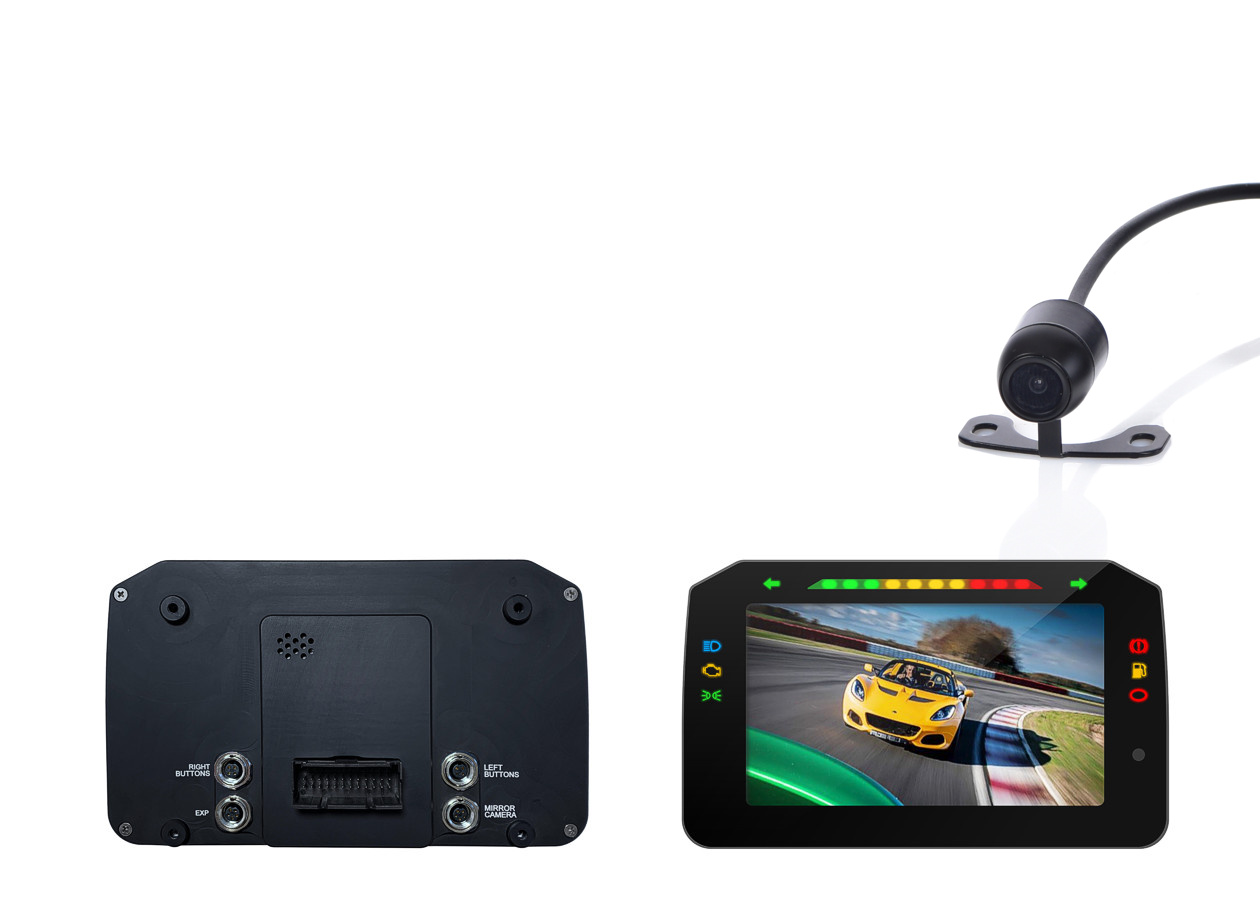

リアビューカメラ用ビデオ入力
![](back_visual_8.jpg)
アナログビデオ信号入力も装備されているので、リアビューモニタとしても利用できます。
カメラユニットは一般的なものが利用可能です。
![](back_visual_9.jpg)
![](back_visual_9.jpg)
技術仕様一覧
ディスプレイ | 6インチTFT - 800 x 480ピクセル |
---|---|
コントラスト | 600:1 |
輝度 | 700cd/㎡ - 1,100ルーメン |
環境光センサ | あり |
RPM警告LED | 10 |
警告LED | 6 (各種インジケータ設定済) + 2 (ウィンカーランプ) |
CANバス | 2 (ECU接続専用CAN / EXP) |
WiFi接続 | あり |
内蔵メモリサイズ | 4Gバイト |
筐体 | アルミニウム(アルマイト) |
操作ボタン | メーターフードに組み込み x 4 |
コネクタ | Delphi 12040722 x 1 + Binder 712 x 4 |
消費電流 | 400mA |
外形寸法 | 191 x 114.2 x 26.4mm |
重量 | 400g |
耐環境性能 | IP65準拠 |

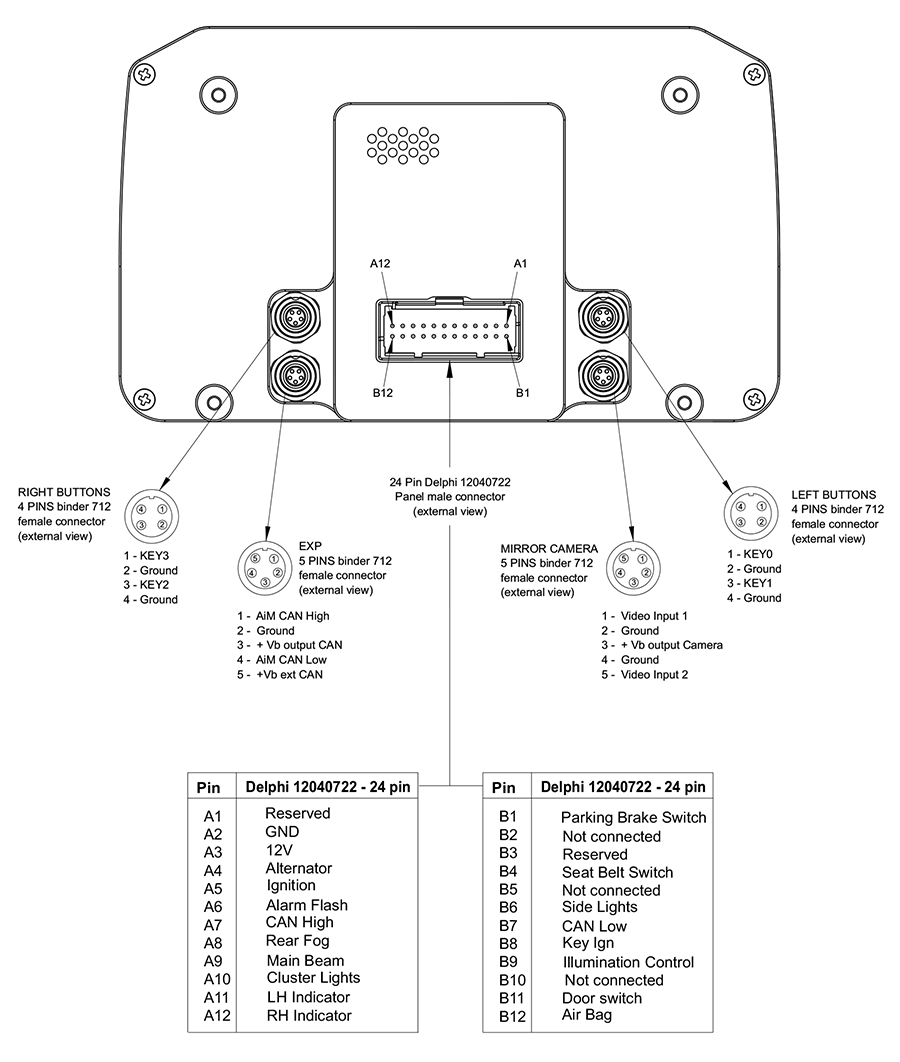

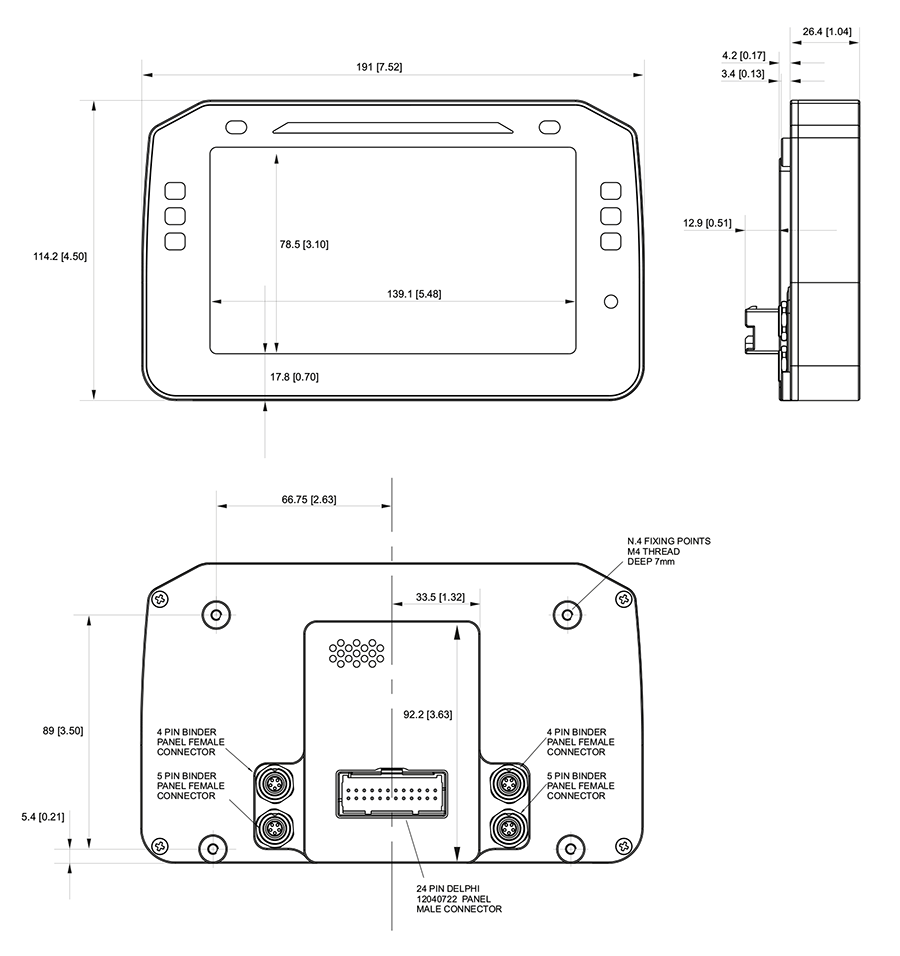

各種図面
![製品図面](dimensions_drawing_mx2e.gif)
![製品図面](pinout_drawing_mx2e.gif)

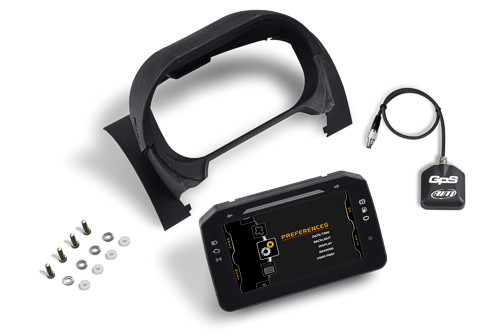

付属品
![付属品](in_the_box_mx2e.jpg)
MX2E 本体 / 取り付けボルト一式 / 専用メーターフード / GPSモジュール
専用オプションパーツ

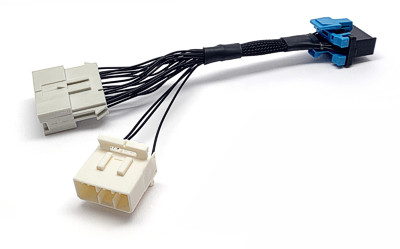

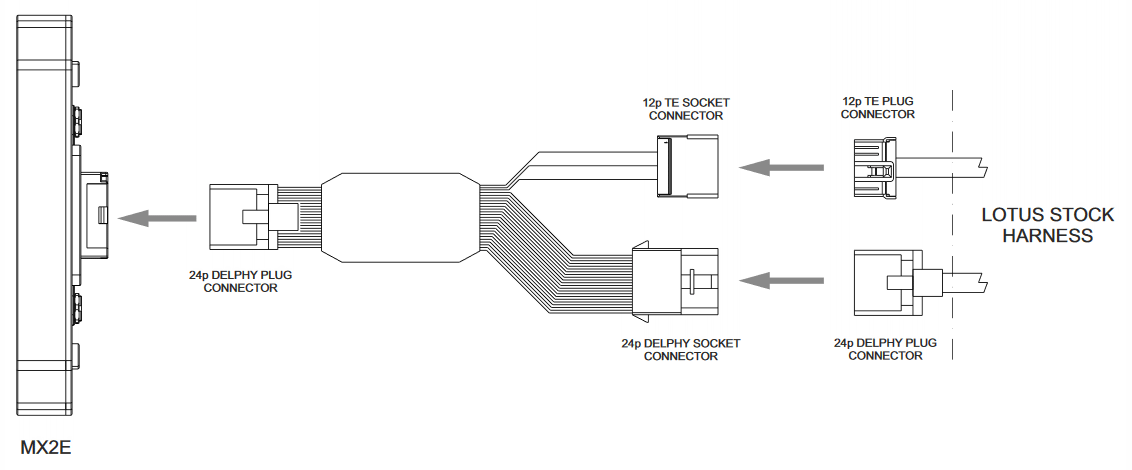

2004-2007用アダプタハーネス : 2004-2007(エアバッグ付き車両)に取り付ける場合、オプションのアダプターハーネスが必要です。なお、2004-2007のエアバッグ無し車両には対応していません。
![専用オプションパーツ](adapter_harness.jpg)
![専用オプションパーツ](adapter_harness.gif)
