製品用途:四輪 バイク

  • 製品内容:PDM
製品画像

PDM32/PDM08

高機能パワーディストリビューションモジュール

データロガー機能も内蔵した、高機能パワーディストリビューションモジュールです。現在、英語版を先行販売中です。

最新のシステムにアップデート

PDM32 / PDM08 は、
伝統的なヒューズやリレーで構成された
複雑な古いシステムを最新に更新する
パワーディストリビューションモジュールです。

最新のシステムにアップデート

PDM32 / PDM08 は、
伝統的なヒューズやリレーで構成された
複雑な古いシステムを最新に更新する
パワーディストリビューションモジュールです。


PDM32 / PDM08キット

Aim の PDM は、アルマイト加工済みのケースで保護され、モータースポーツの過酷な環境に耐えるように設計されています。
また、プロユースにも耐えうるデータロガー機能と、専用のダッシュメーターのコントローラも内蔵しています。

そして、この PDM が車両の電装系の中心となることで、ハーネスや各種デバイスを単純化し、より高度な制御を可能にします。

PDM32 / PDM08キット

Aim の PDM は、アルマイト加工済みのケースで保護され、モータースポーツの過酷な環境に耐えるように設計されています。
また、プロユースにも耐えうるデータロガー機能と、専用のダッシュメーターのコントローラも内蔵しています。

そして、この PDM が車両の電装系の中心となることで、ハーネスや各種デバイスを単純化し、より高度な制御を可能にします。



PDM32とPDM08には、他にも下記のような有用な機能を提供します。

  • ECUとのシリアル接続:ECUからのさまざまなデータを取得できます。
  • データロガー:車両に追加でデータロガーを搭載する必要はありません。
  • GPSモジュール:ラップタイム計測や、位置情報取得に利用できます。
  • ダッシュコントローラ:オプションの6インチもしくは10インチの専用ダッシュを簡単に制御できます。
  • 9軸モーションセンサ内蔵
  • リアビューカメラ入力:アナログビデオ入力装備

キット構成

PDM キットには下記のパーツが含まれます:

  • パワーディストリビュッションモジュール本体
      + 4G バイトデータロガー内蔵。
      + ダッシュコントローラ内蔵
  • 6 インチもしくは 10 インチダッシュ
  • ラップ及び位置情報計測用 GPS モジュール

PDM 本体は 2 モデル:

  • PDM32 ハイサイド出力 28 チャンネル + ハーフブリッジ出力 4 チャンネル
  • PDM08 ハイサイド出力 8 チャンネル

キット構成

PDM キットには下記のパーツが含まれます:

  • パワーディストリビュッションモジュール本体
      + 4G バイトデータロガー内蔵。
      + ダッシュコントローラ内蔵
  • 6 インチもしくは 10 インチダッシュ
  • ラップ及び位置情報計測用 GPS モジュール

PDM 本体は 2 モデル:

  • PDM32 ハイサイド出力 28 チャンネル + ハーフブリッジ出力 4 チャンネル
  • PDM08 ハイサイド出力 8 チャンネル


パワー出力

PDMのパワー出力は、用途に応じて4つの出力レベルがあります。

PDM32のパワー出力

最大20Aまでの高出力 x 4

最大15Aまでの中出力 x 12

最大10Aまでの低出力 x 12

最大35Aまでのハーフブリッジ出力 x 4

保護回路: 過電圧・低電圧・過電流・高温

合計最大出力: 120A

PDM08のパワー出力

保護ダイオード付き最大20A出力 x 1

最大25Aまでの出力 x 1

最大15Aまでの出力 x 6

保護回路: 過電圧・低電圧・過電流・高温

全ての出力に内部フリーホイールダイオード装備

合計最大出力: 100A

各出力には、未接続・ショート・高温・過電流・低電圧・高電圧など、状態を示すフィードバックチャンネルも用意されています。最大電流・エラー時のリトライ回数・リトライまでの間隔などは、全て設定可能です。

全ての出力は、PWMにしたりソフトスタート・ストップさせることもできます。

また、出力ごとに対応したマルチカラーLEDも装備されており、下記のような状態を表示させられます。

  • 有効・無効
  • 出力状態
  • エラー状態

エレガントなビジュアルインターフェースは、各出力チャンネルの高度で柔軟な設定を可能にします。

設定画面

スペシャルファンクション

設定を簡単にするための、いくつかの「ブラックボックス」システムを用意しています。

一例として、ワイパーの動作をLIN接続やハーフブリッジを使用して制御することが可能です。

この場合、次のような仮想オブジェクトによるアドバンテージがあります。

タイミングチャート
回路構成

入力

PDMには下記の入力チャンネルが装備されています。

PDM32 PDM08
アナログ / デジタル 8 6
デジタル 4 -
速度 2 2

アナログ入力

アナログ入力

アナログ入力チャンネルを設定する際、内部の2kΩプルアップ抵抗を使用することができます。これにより、多くのアナログセンサをそのまま接続することが可能です。

デジタル入力

デジタル入力

デジタル入力チャンネルを設定する際、内部の10kΩプルアップもしくはプルダウン抵抗を使用することができます。

ダッシュ

PDM08とPDM32のどちらも、新型専用ダッシュを接続できます。専用ダッシュは6インチもしくは10インチのTFTディスプレイを装備しており、Race Studio 3で自由に設定できます。

リアビューカメラ

PDM32には、2つのアナログビデオ入力も装備されており、この画像をダッシュに表示させてリアビューカメラなどとして利用できます。カメラ表示への切り替えは、ボタン操作やリバースギアの検出など、さまざまなトリガーにすることができます。

ダッシュ

PDM08とPDM32のどちらも、新型専用ダッシュを接続できます。専用ダッシュは6インチもしくは10インチのTFTディスプレイを装備しており、Race Studio 3で自由に設定できます。

リアビューカメラ

PDM32には、2つのアナログビデオ入力も装備されており、この画像をダッシュに表示させてリアビューカメラなどとして利用できます。カメラ表示への切り替えは、ボタン操作やリバースギアの検出など、さまざまなトリガーにすることができます。


データマネージメント

PDMには、下記のようにさまざまなデータを入力させ、記録することができます。

  • ECU接続:1,000以上のECUプロトコルに対応済み
  • オプションのRIO02モジュールや市販のCANキーパッドによるボタンスイッチ入力。CANプロトコルも簡単に設定可能です。
  • デジタル / アナログ入力
  • 全ての電流値やパワー出力の状態
  • 内蔵9軸モーションセンサ
  • ユーザ側で設定できるさまざまな計算チャンネル
  • 各種拡張モジュールで計測したデータ

データマネージメント

PDMには、下記のようにさまざまなデータを入力させ、記録することができます。

  • ECU接続:1,000以上のECUプロトコルに対応済み
  • オプションのRIO02モジュールや市販のCANキーパッドによるボタンスイッチ入力。CANプロトコルも簡単に設定可能です。
  • デジタル / アナログ入力
  • 全ての電流値やパワー出力の状態
  • 内蔵9軸モーションセンサ
  • ユーザ側で設定できるさまざまな計算チャンネル
  • 各種拡張モジュールで計測したデータ


GPS

PDMに付属するGPSモジュールにより、
サーキットでのラップタイム計測が可能になるほか、
エンジンチューニングやドライビングスキル向上に役立つ
さまざまな情報を記録できます。

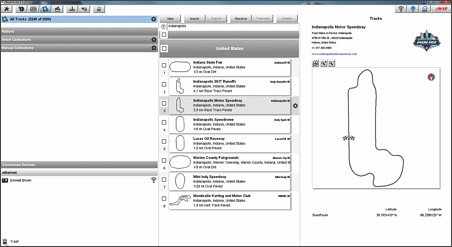

ラップタイム計測ポイントのデータは、
世界中の4,000以上が用意されています。
RS3

GPS

PDMに付属するGPSモジュールにより、
サーキットでのラップタイム計測が可能になるほか、
エンジンチューニングやドライビングスキル向上に役立つ
さまざまな情報を記録できます。
ラップタイム計測ポイントのデータは、
世界中の4,000以上が用意されています。
RS3


データロガー

データロガー機能が内蔵されており、全てのアナログ入力チャンネル・デジタル入力チャンネル・ECUチャンネル・GPSの位置計測データ・出力電流・パワー出力チャンネルの状態など、さまざまなデータを記録できます。このデータはPC上で確認でき、トラブルシュートを容易にします。下記のスクリーンは、エンジンクランキング時のデータの一例です。

  • 赤:スターターボタン状態
  • 青:バッテリー電圧
  • 紫:ソレノイド電流
  • 深緑:燃料ポンプ電流
  • 緑:エンジン回転数
ログデータ

技術仕様一覧

CANバス 3 (ECT / CAN2 / EXP)
ECTポート あり(CAN / RS232C / K-Line)
内蔵モーションセンサ 3軸G(最大5G) + 3軸ジャイロ
内蔵メモリサイズ 4Gバイト
筐体 アルマイト処理済みアルミニウム
外形寸法 234.5 x 94.6 x 49.5mm (PDM32) / 161 x 100.6 x 50.6mm (PDM08)
耐環境性能 IP65準拠

各種図面

製品図面 製品図面 製品図面 製品図面

付属品

PDM本体 / 各種ハーネス類(キット内容によります)

専用オプションパーツ

RPM-CANコンバータ (詳細は英語版データシートをご覧ください。)
