製品用途:四輪
- 製品内容:拡張モジュール
![製品画像](back_visual_0.jpg)

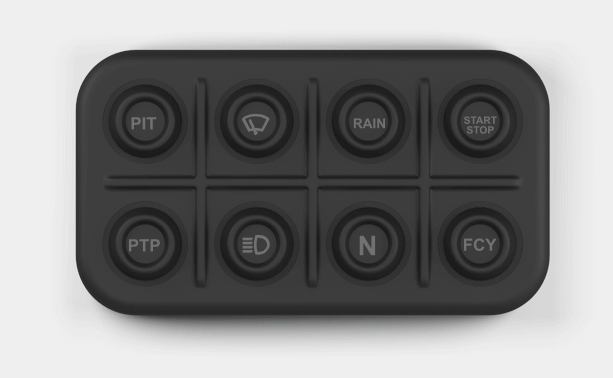

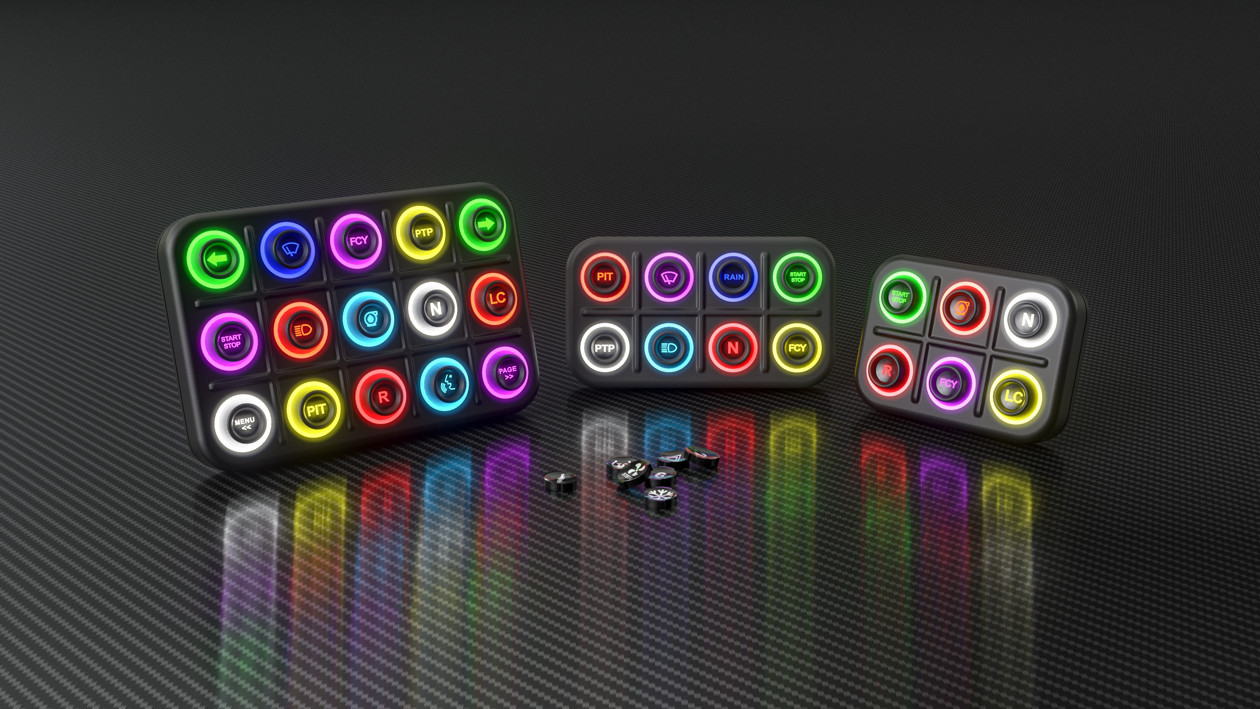

K8は、PDMにCAN接続できる、コンパクトサイズキーパッドです。防塵防水で、車外での使用にも対応します。動作はフルカスタマイズ可能で、キートップも様々な種類を用意しています。また、AiM以外のシステムにも接続できるOpenバージョンも用意しています。
K8一覧表
モデル | ![]() |
![]() |
---|---|---|
接続可能システム | AiM PDM32/PDM08 | そのほかのデバイス |
プッシュボタン | プログラム可能な8個 | |
キーバックライト | ディミングオプション付きRGB | |
接続コネクタ | AiM EXP CAN用 Binder 712 5ピン | USB + CAN Binder 712 7ピン |
![](back_visual_1.jpg)

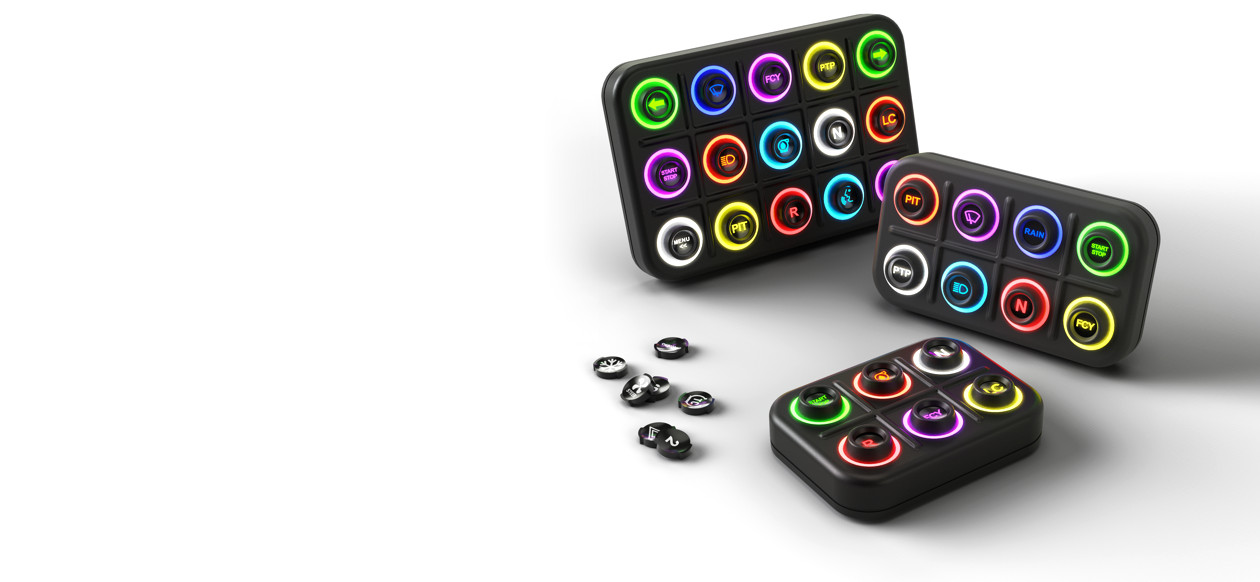

共通の機能
![](back_visual_1.jpg)
- プログラム可能なRGBバックライト(リングとアイコン)
- 細かな動作設定が可能なボタン(モーメンタリ・トグル・マルチステータス)
- 2つの点滅モード

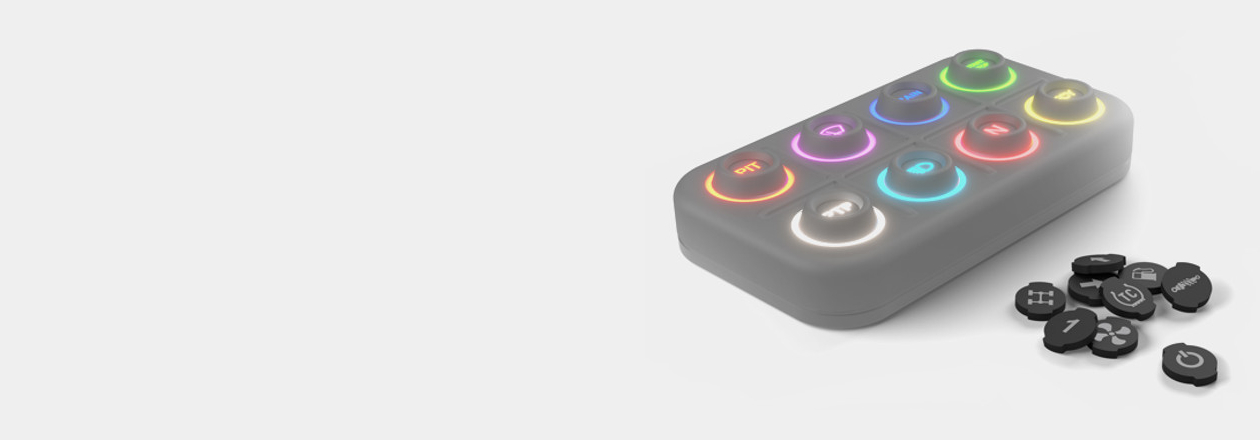

- 豊富な種類のキートップ
- CAN接続
- 縦横どちらでの設置も可能
![](picture_6.png)

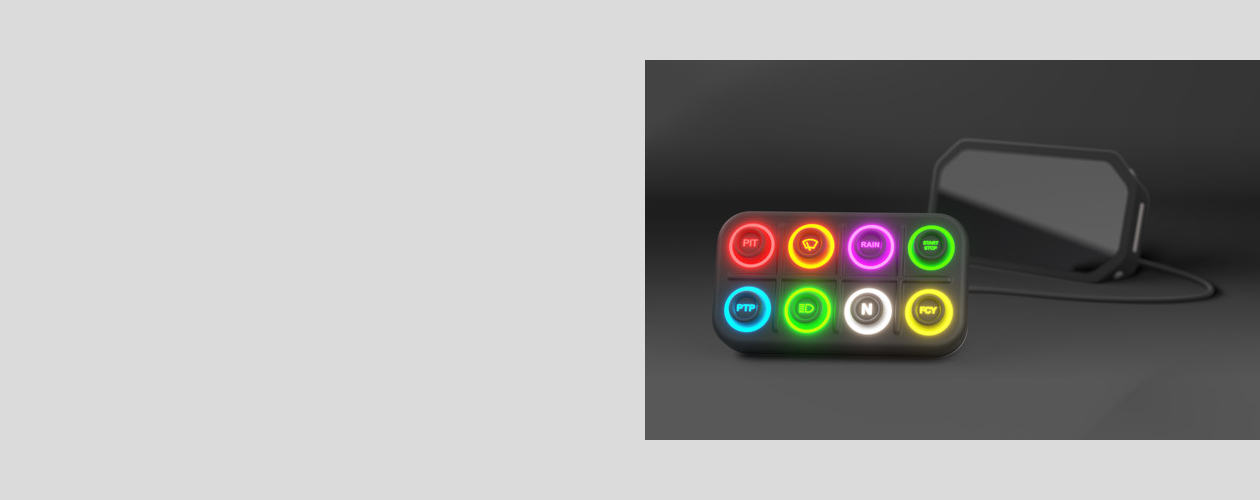

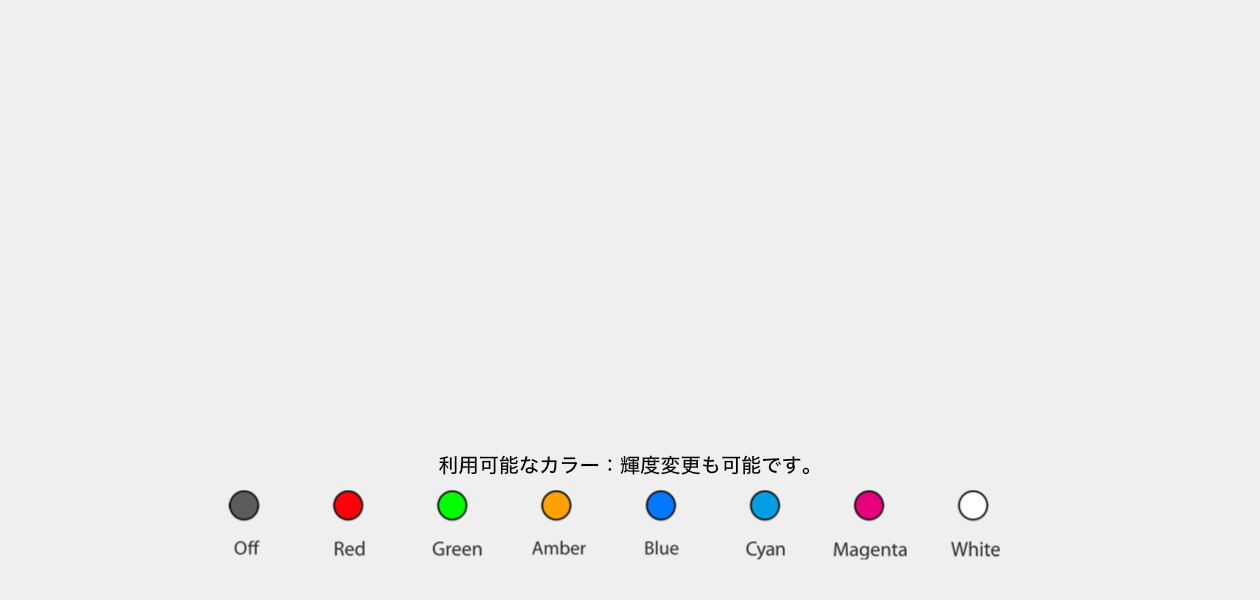

RGB LEDバックライト
![](picture_6.png)
ボタンスイッチにはRGB LEDバックライトが装備され
それぞれの点灯色は選択可能で、点灯・点滅も
自由に設定できます。
![](picture_5.jpg)

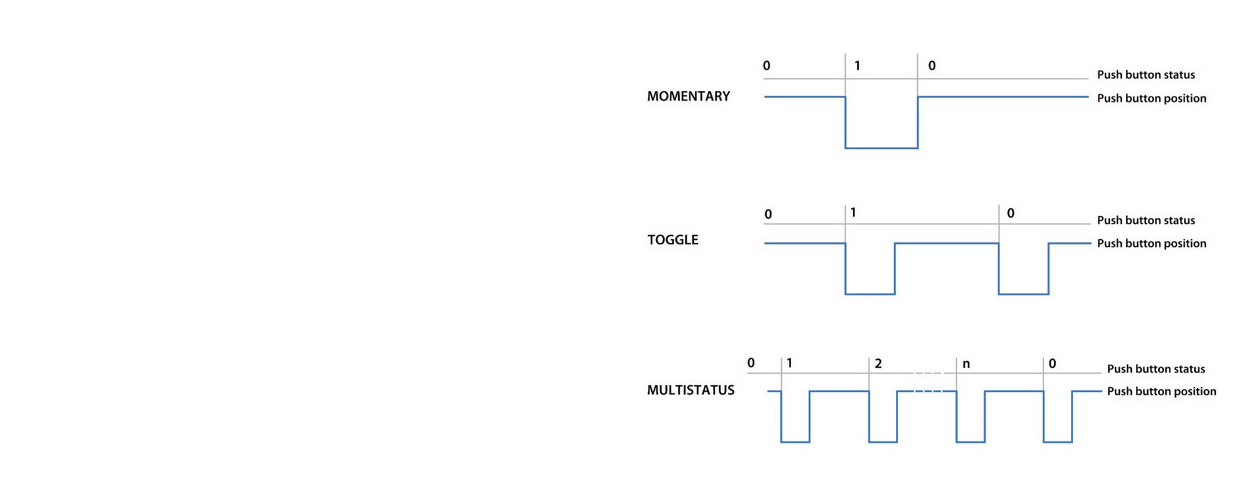

自由に設定できるボタン動作
![](picture_5.jpg)
プッシュボタンの動作は自由に設定できます。
- モーメンタリ
- ボタンが押された時だけONになります。
- トグル
- ボタンが押される度にON/OFFが切り替わります。
- マルチステータス
- ボタンが押されるたびにステータスが最大値まで切り替わります。
![](picture_9.jpg)
![](picture_10.jpg)

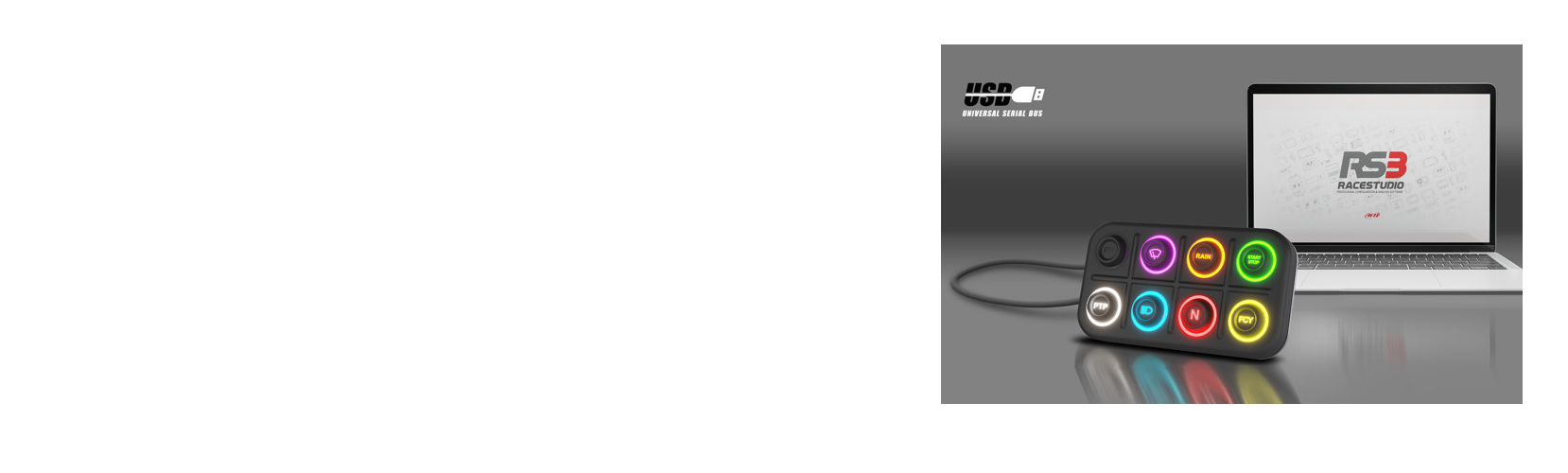

OPENバージョン
![](picture_10.jpg)

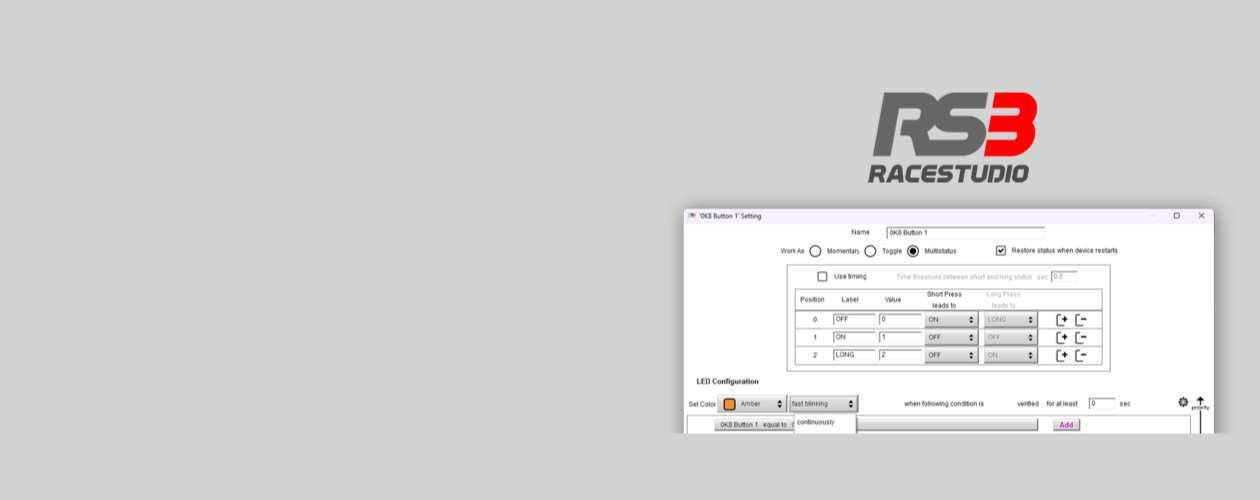

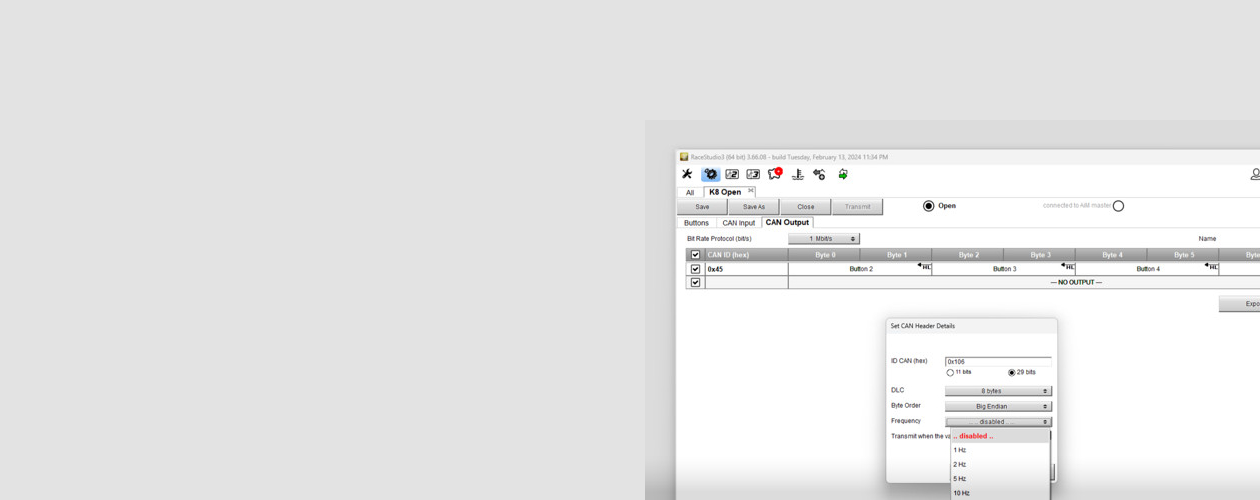

K8は、AiM以外のシステムに接続できるOpenバージョンも用意しています。
専用のUSBケーブルを用いて接続したRace Studio 3から、
K8の動作およびCAN接続に関する設定が行えます。
![](back_visual_2.jpg)
![](back_visual_2.jpg)
技術仕様一覧
筐体 | シリコンラバー + PA6 GS30% |
---|---|
コネクタ | Binder 712 x 1 |
外形寸法 | 127.4 x 71.4 x 24 mm |
重量 | 150g |
耐環境性能 | IP67準拠 |
キー数 | 8 (モーメンタリ・トグル・マルチステータスを自由に設定可能) |
キーバックライト | ディミングオプション付きRGB |
各種図面

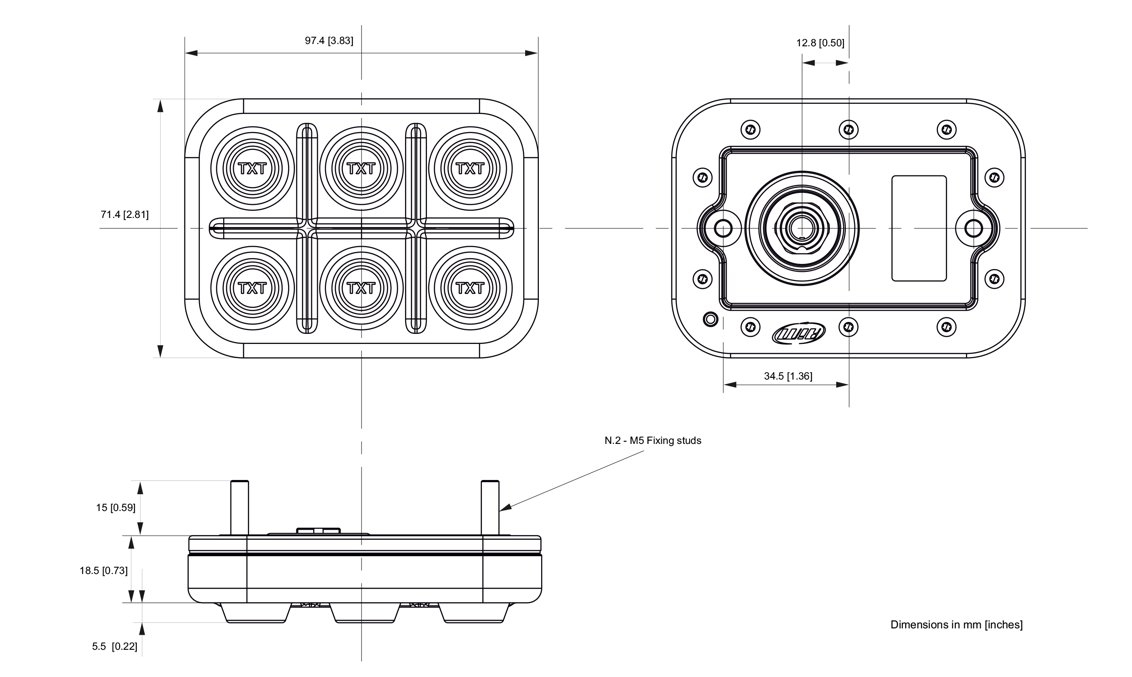

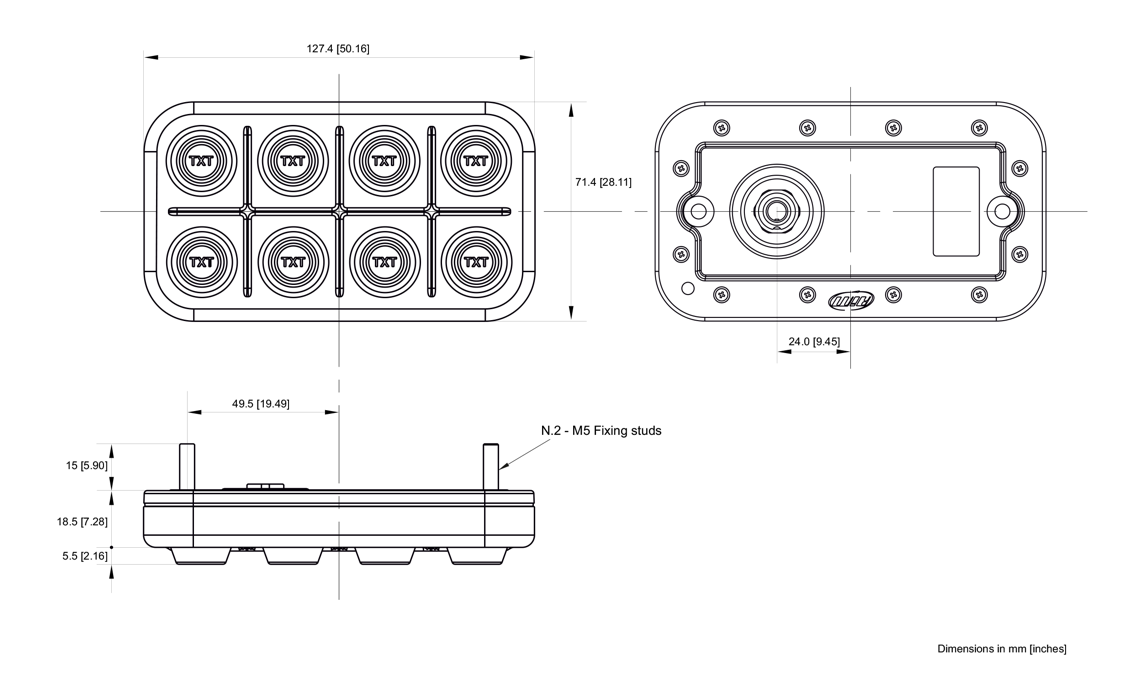

![製品図面](k8_dimensions_drawing.png)

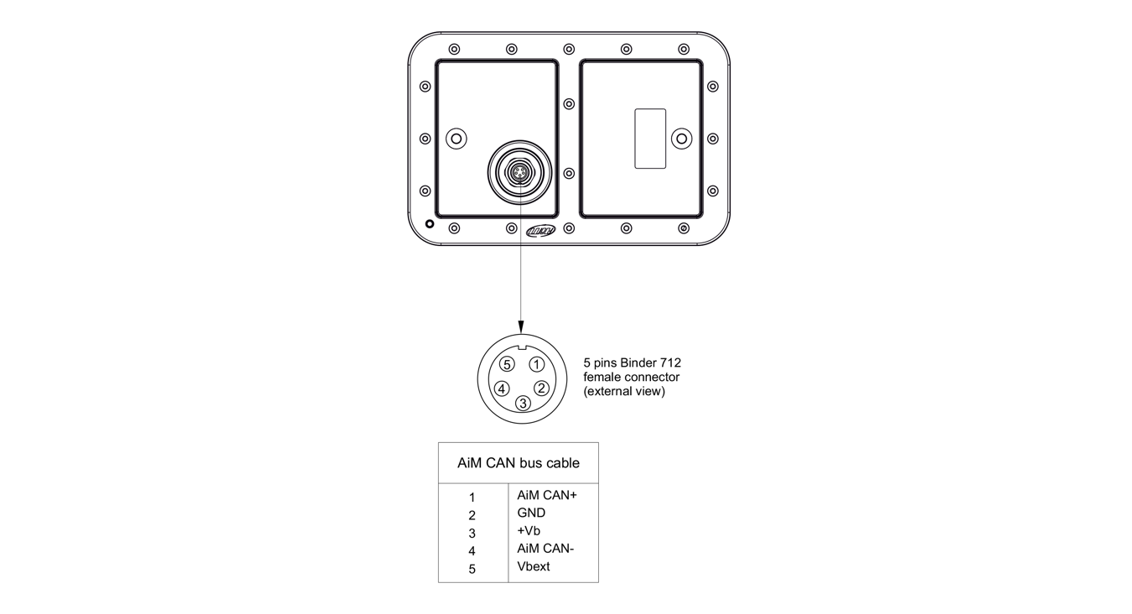

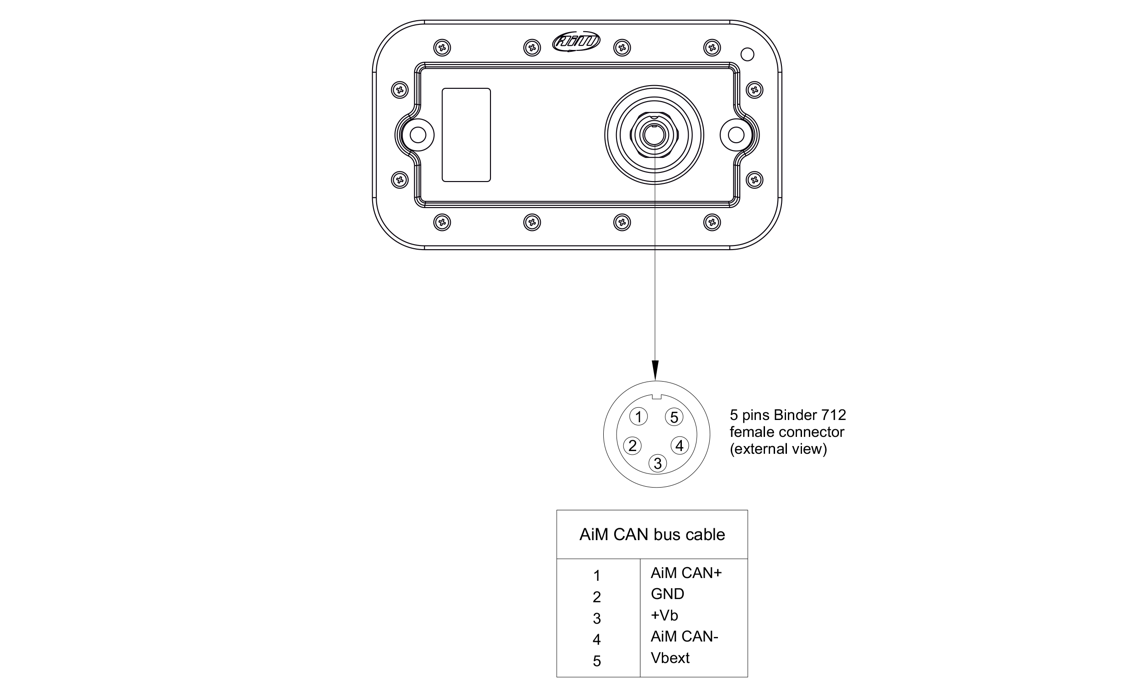

![製品図面](k8_pinout.png)

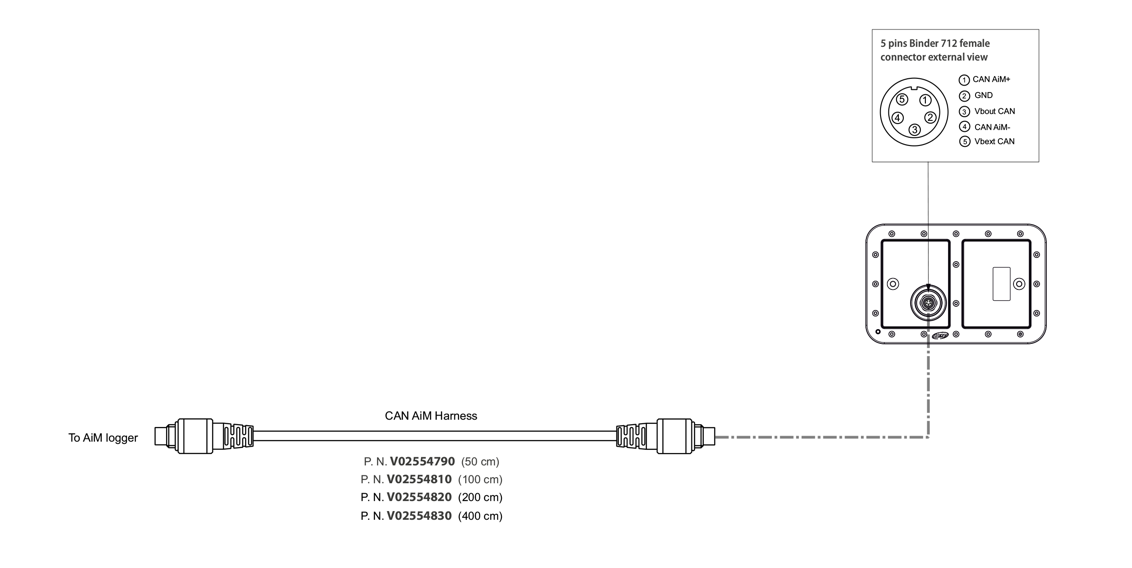

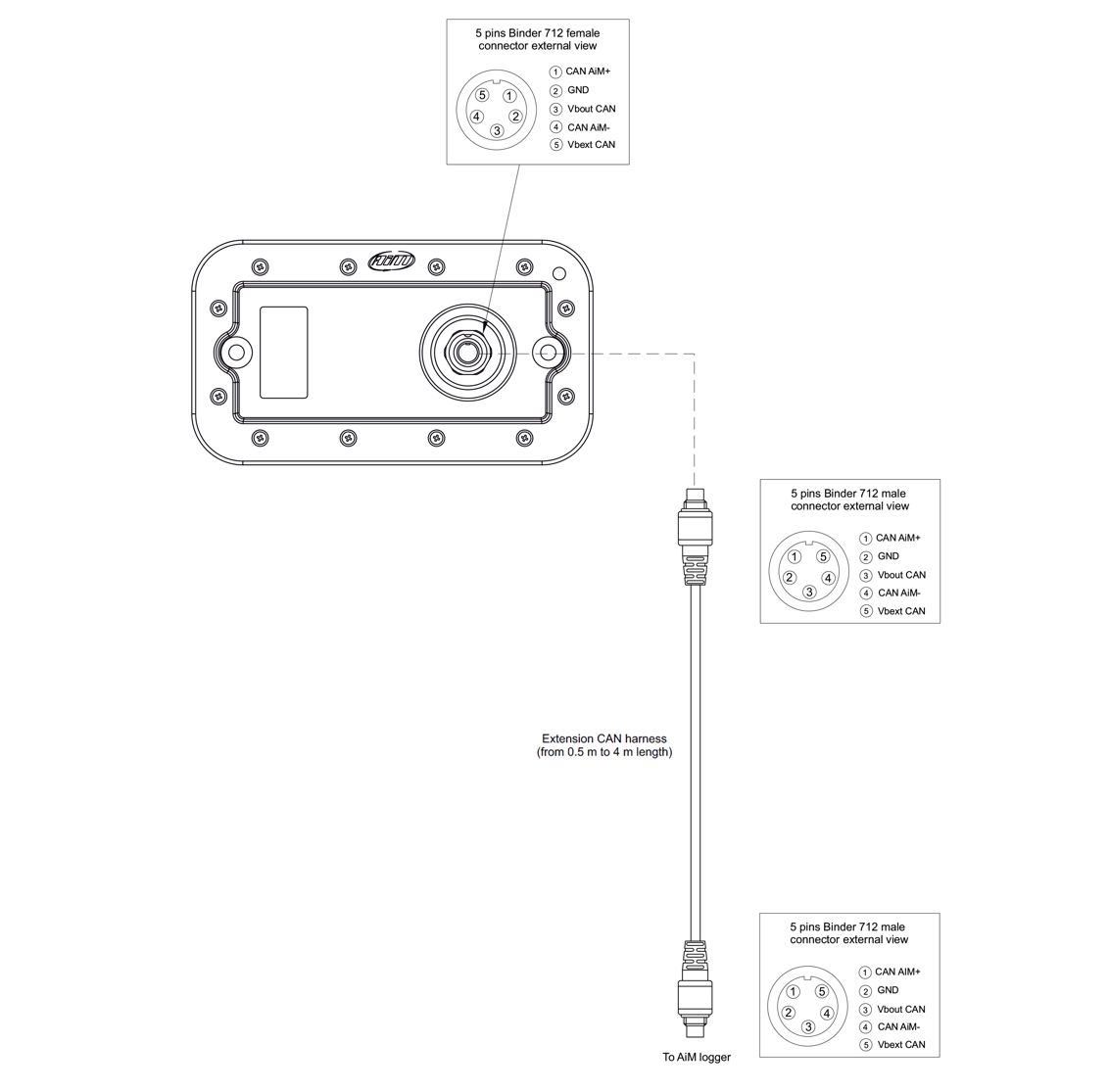

![製品図面](k8_connections.png)

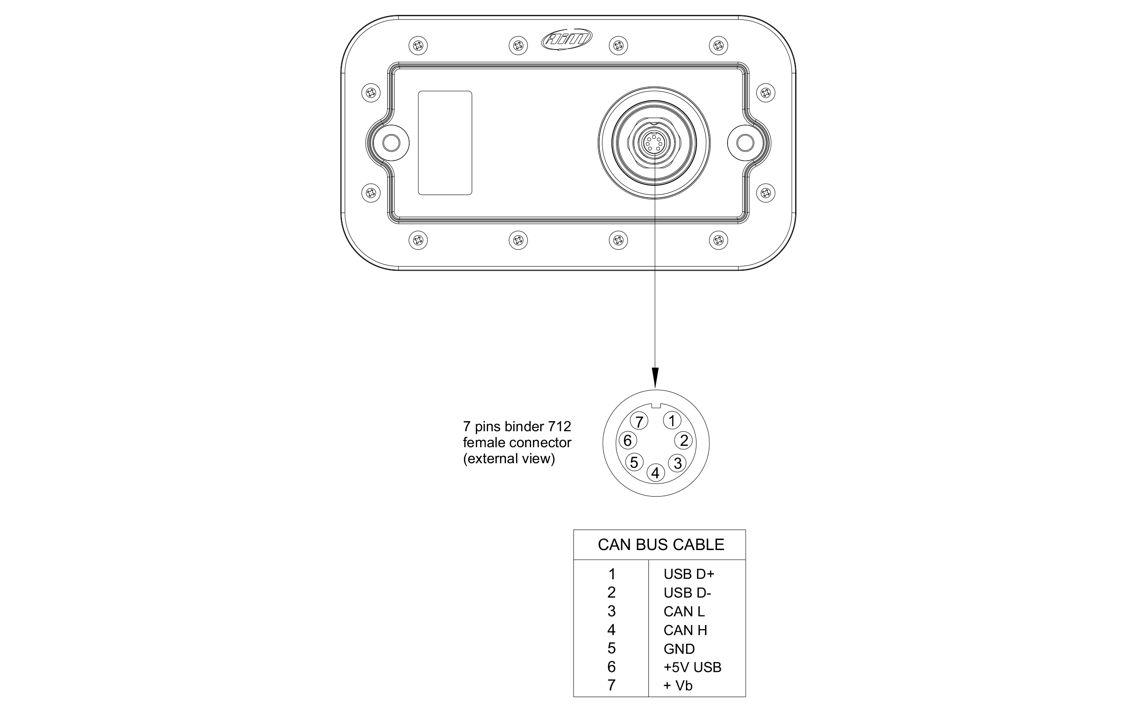

![製品図面](k8_open_pinout.png)

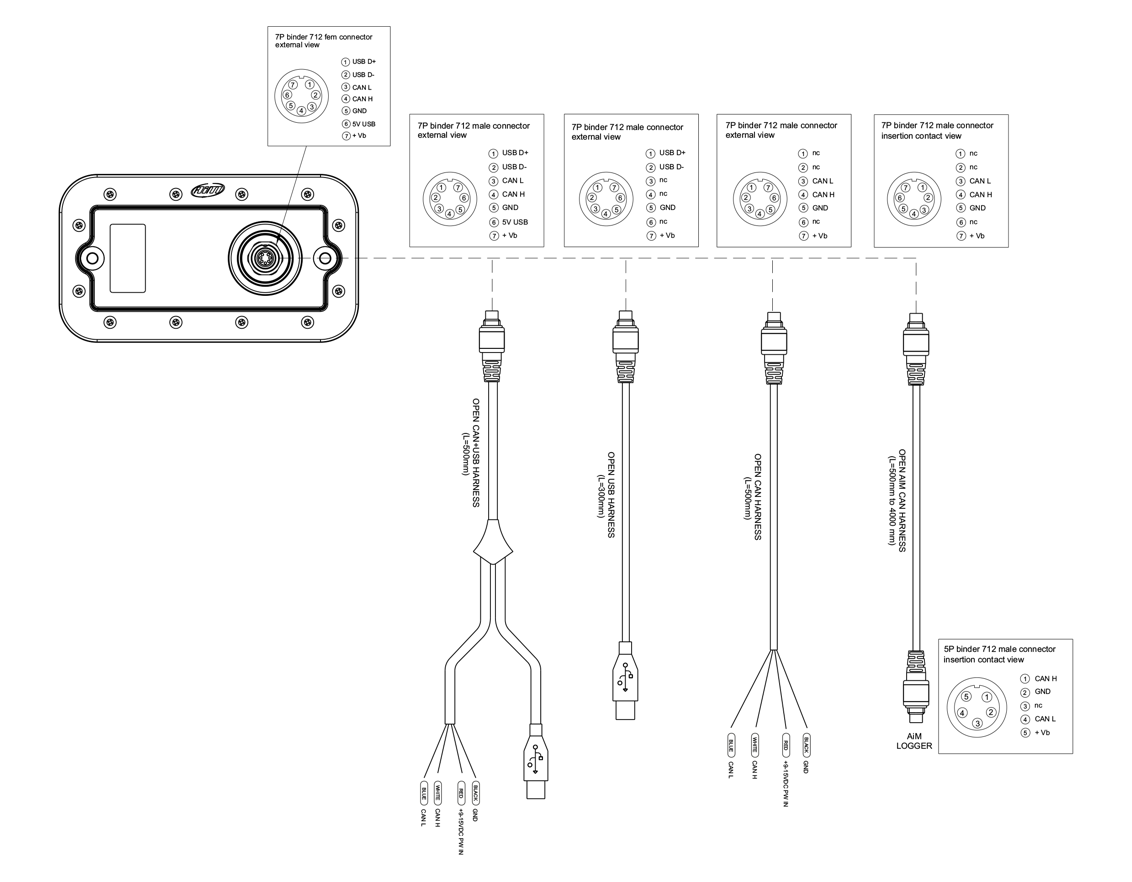

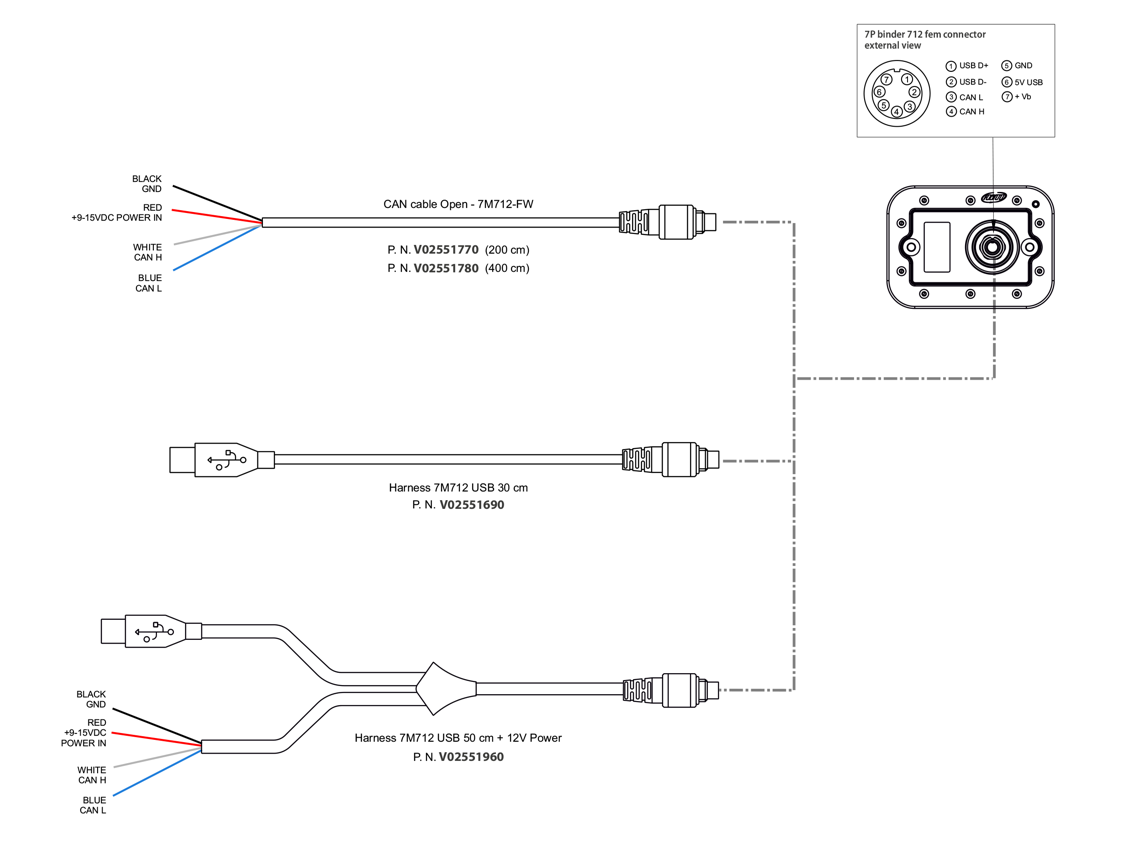

![製品図面](k8_open_connections.png)
